Качественный отбор керна в горных породах всех категории трудности отбора керна
Удобство сборки и извлечения керна, возможность оснащения снарядов дополнительными узлами
Увеличенный диаметр керна обеспечивает повышение информативности образца и его качества

Обзор

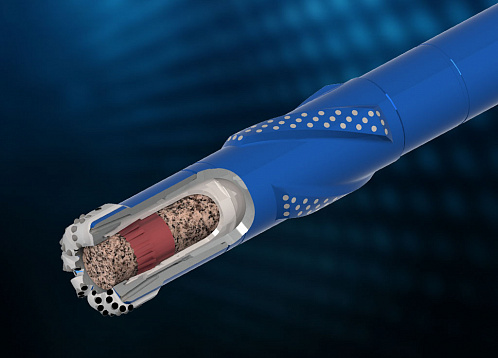

Линейка керноотборных снарядов производства ООО НПП «БУРИНТЕХ» позволяет производить качественный отбор керна в горных породах всех категорий трудности отбора керна.

Преимущества и характеристики:

  • Диаметр скважин от 93 мм до 311,2 мм.
  • Увеличенная длина отбора за рейс – до 270 метров (при стандартном отборе керна).
  • Увеличенный диаметр керна - 45; 52; 67; 80; 100; 101,6; 110; 133 мм - обеспечивает повышение информативности керна и его качества.
  • Возможность оснащения снарядов дополнительными узлами – повышение выноса керна и его информативности, снижение количества заклинок.
  • Собственная конструкция - удобство сборки и извлечения керна.

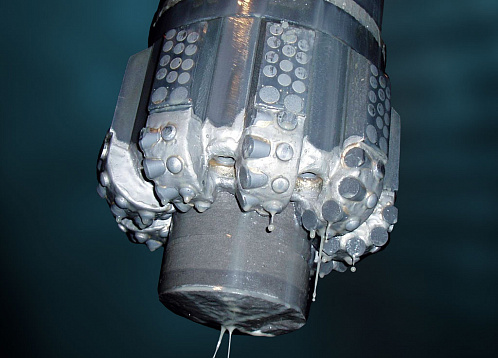

  • Широкая гамма бурголовок собственного производства (вооружение PDC / импрегнированное / комбинированное / TSP)

Серия керноотборных снарядов «ВОСТОК»

Снаряды серии «ВОСТОК» спроектированы для тяжелых условий бурения, сильных вибраций, сложных разрезов горных пород, высоких значений температуры и давления. Керноотборные снаряды «ВОСТОК» имеют усиленные резьбы корпуса, высокоресурсную подвеску, упрочненные кернорватели. Снаряд может дооснащаться дополнительными секциями.

Серия керноотборных снарядов «SIBERIA»

Снаряды CBS 6 3/4х4 (Core barrel Siberia) и CBS 4 3/4х25/8 были разработаны в соответствии с международными требованиями, предъявляемыми к керноотборным снарядам. Надежные системы для отбора керна, с большим ресурсом. Позволяют производить отбор керна в различных горных породах.

Линейка керноотборных снарядов «Siberia» составляет достойную конкуренцию лучшим мировым аналогам.


Характеристики

Наименование

Диаметр керна стандартный, мм

Диаметр керна с использованием телескопических труб, мм

Стандартная длина керна за 1 рейс, м (кол-во секций)

Максимальная длина керна за 1 рейс, м (кол-во секций)**

Диаметр применяемых бурголовок, мм

СК-89/45.2/5

45

-

10 (2)

10 (2)

104,8…121

СК-109/52.2/5

52

-

10 (2)

10 (2)

121…142,9

СК-109/67"ВОСТОК".3/6

67

-

18 (3)

18 (3)

121…142,9

СК-133/80"ВОСТОК".2/9

80

67

18 (2)

54 (6)

138,1…165,1

СК-185/100"ВОСТОК".2/9

100*

100

18 (2)

270 (30)

212,7…220,7

СК-203/133"ВОСТОК".2/9

133

100

18 (2)

270 (30)

269,9…311,2

CBS 4 3/4"х 2 5/8" "Siberia"

66,7

-

18 (2)

54 (20)

138,1…165,1

CBS 6 3/4"х 4" "Siberia"

101,6

101,6

18 (2)

270 (30)

212,7…220,7

* - возможно дооснащение снаряда под керн 101,6 и 110 мм

** - при дооснащении снаряда дополнительными средними секциями

Документация

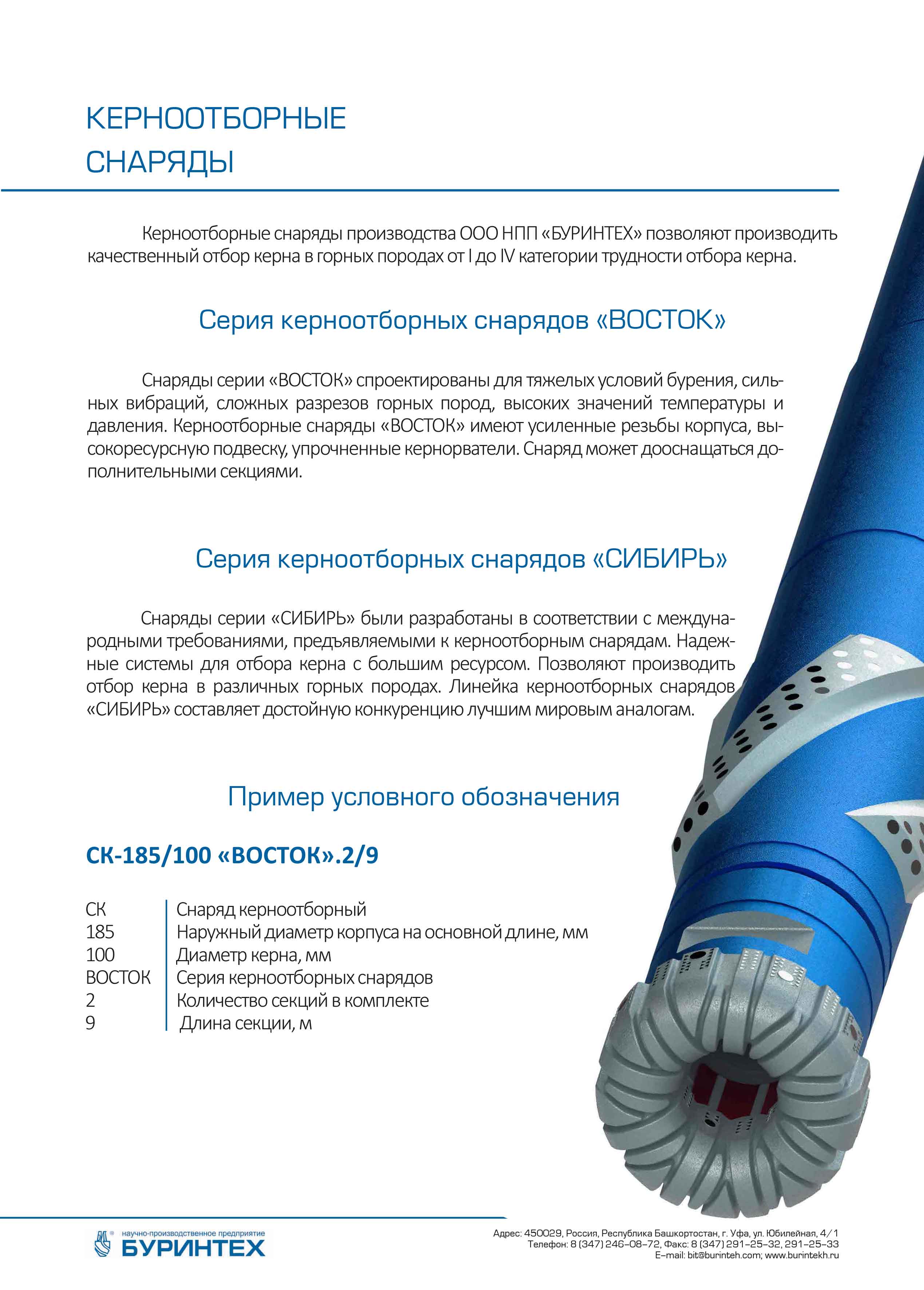

  • Каталог инструмента для отбора керна

Отзывы

  • На объектах УФ «РН-Бурение» успешно проведены работы по отбору керна с использованием снаряда СК-195/100. Применение технологии позволило повысить показатель обора керна, сократить количество СПО.

  • Впервые на объектах ООО «НСХ АЗИЯ ДРИЛЛИНГ» успешно применен керноотборный снаряд СК-136/80 "ТРИАС" производства НПП «БУРИНТЕХ».

  • Отзыв ЗАО «РОСПАН ИНТЕРНЕШНЛ» о выполнении работ по отбору керна: успешно пробурено 13 разведочных скважин с оказанием комплекса технологических услуг, отобрано более 1800 метров керна.

  • На объектах ООО «РОСПАН ИНТЕРНЕШНЛ» инженерно-технологическая служба НПП «БУРИНТЕХ» выполнила работы по сервисному сопровождению отбора керна керноотборным оборудованием собственного производства роторным способом.

  • На объектах филиала «Уренгой бурение» ООО «Газпром бурение» было применено керноотборное оборудование НПП «БУРИНТЕХ». Оборудование и услуги компании обеспечивают высокое качество и направленность на повышение эффективности строительства скважин.

  • Достигнут рекордный результат по механической скорости бурения – 0,64 м/ч (Бурголовка БИТ 152/80 В 12121 АМ.31 и керноотборный снаряд СК-127/80-02).

  • На объектах ООО «Башнефть-Бурение» инженерно-технологическая служба НПП «БУРИНТЕХ» выполнила работы по сервисному сопровождению отбора керна в горизонтальной скважине керноотборным оборудованием собственного производства.

  • На объектах ООО «Роспан-Интернешнл» были пробурены две скважины. Оборудование и услуги, предоставляемые НПП «БУРИНТЕХ» обеспечивали приемлемое качество, работы выполнялись в срок.

  • На объектах ОАО НК «Роснефть» проводились работы по отбору изолированного керна. Работы выполнены в срок и качественно.

  • Отзыв ИФ ООО «РН-Бурение» об отборе керна: с отбором керна пробурено 386 м., вынос керна составил 100%. Керноотборное оборудование производства НПП «БУРИНТЕХ» может применяться и в дальнейшем.

  • Отзыв ООО «БСК «ГРАНД» об отборе керна на разведочной скважине: с отбором керна пробурено 111 м., вынос керна составил 100%. Керноотборное оборудование производства НПП «БУРИНТЕХ» может применяться и в дальнейшем при строительстве скважин с отбором керна

Рекорды

  • Установлен Российский рекорд проходки за 1 рейс при отборе керна 100 мм в стволе 215,9 мм - 80,8 метров за рейс с механической скоростью 6 м/ч и 100% выносе керна. Регион Западная Сибирь.

  • Установлен рекорд проходки за 1 рейс при отборе керна 67 мм в стволе 123,8 мм – 30 метров за рейс с механической скоростью 2,2 м/ч и 100% выносе керна. Регион Западная Сибирь.

  • Рекорд скорости в крепких горных породах с использованием импрегнированных бурголовок в стволе 152 мм. Регион республика Коми.

  • Успешное применение керноотборного снаряда с телескопической системой керноприёмных труб в сильнотрещиноватых породах. Регион республика Коми.

Публикации

  • Проектирование и сравнительный анализ динамических герметизирующих элементов, используемых в составе бурового инструмента

  • Комплексный подход к процессу отбора керна – ключ к успеху!

  • Отбор изолированного керна, снарядами производства НПП "БУРИНТЕХ"

  • Развитие техники и технологии отбора керна

Патенты

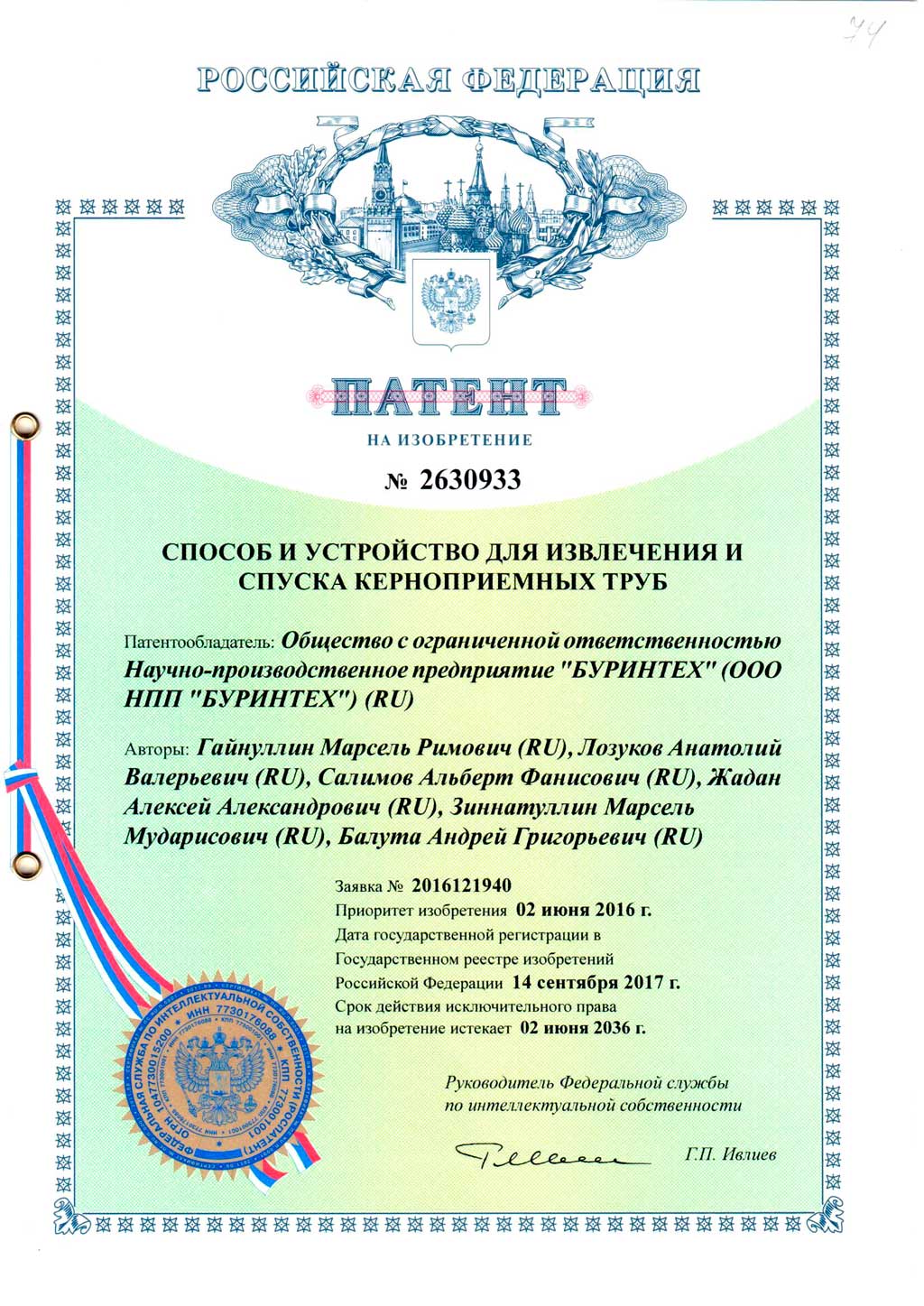

  • Способ и устройство для извлечения и спуска керноприемных труб
