Собственное запатентованное оборудование для идентификации разрушения и расклинивания керна в керноприемной трубе
Специальные кернорватели для любых типов горных пород
Эффективные технологии для стабилизации и сохранения целостности керна после извлечения

Обзор

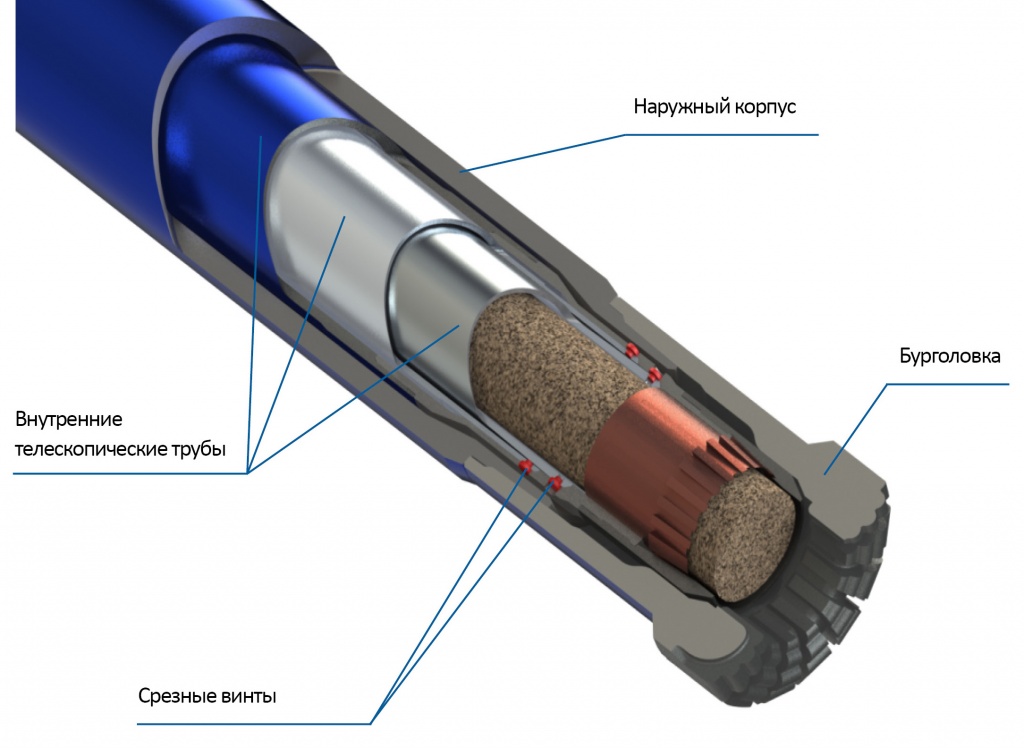

Телескопические керноприемные трубы

Телескопические керноприемные трубы были спроектированы специально для отбора керна в сильнотрещиноватых горных породах. Их особенностью является наличие двух сдвижных внутренних труб. Использование телескопических керноприемных труб дает возможность ликвидировать две заклинки керна за один рейс и соответственно снизить количество СПО на 2 за каждый рейс.

Преимущества:

  • Увеличение выноса керна
  • Увеличение проходки за 1 рейс
  • Снижение количества СПО на 2 за каждый рейс
  • Возможен отбор с изолирующей жидкостью

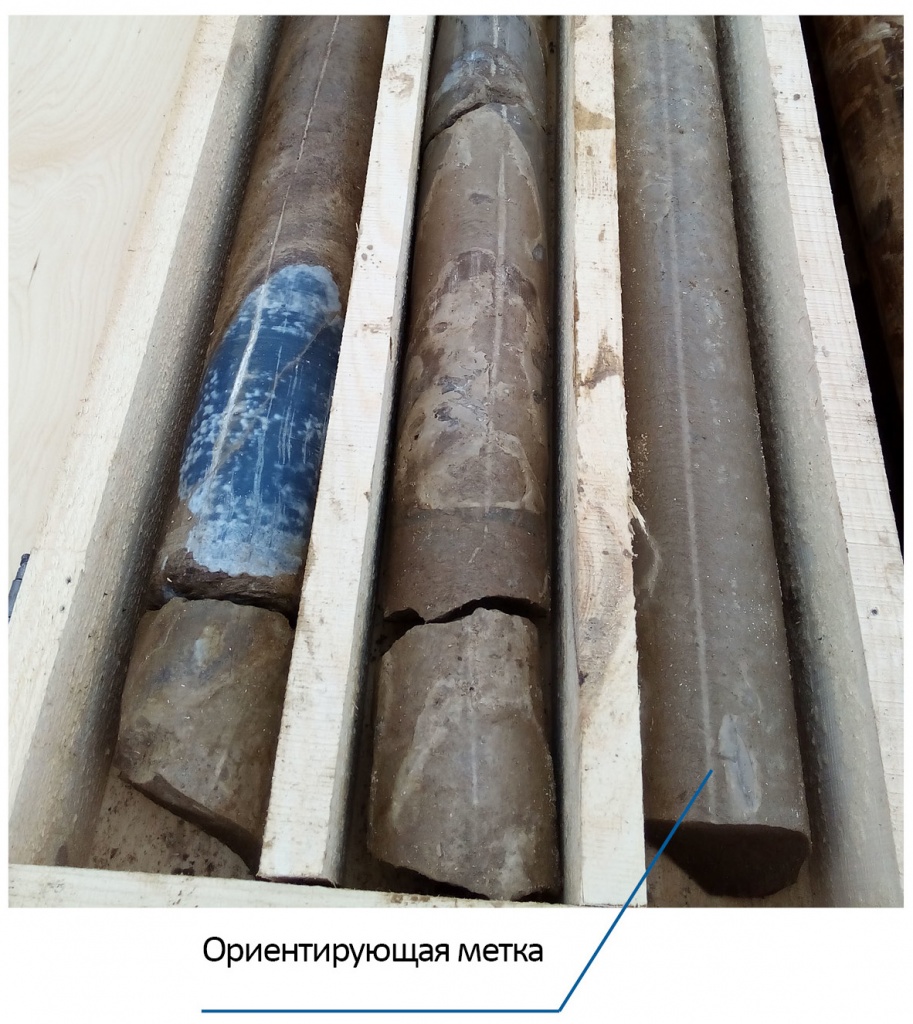

«Orienting Core» System

Для получения дополнительной информации о пласте, такой как основные направления трещин, изменение проницаемости в зависимости от азимута, применяется отбор керна с привязкой его ориентации в пространстве – ориентированный керн.

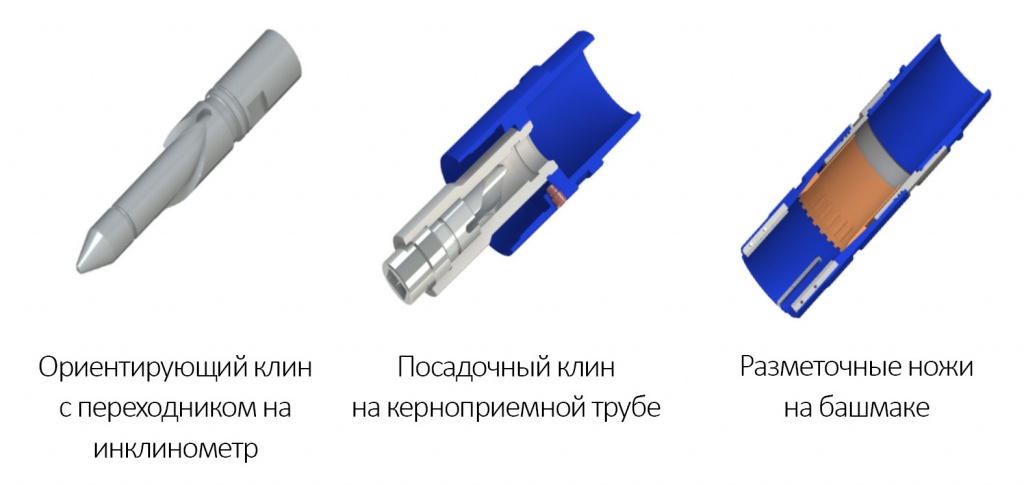

Система «Orienting Core» спроектирована для получения ориентированного керна с использованием телеметрической системы и немагнитных утяжеленных бурильных труб. Возможно применение стеклопластиковых и алюминиевых керноприемных труб.



Полученный результат: получена более достоверная и полная информация о распределении коллекторских свойств пластов в пространстве.

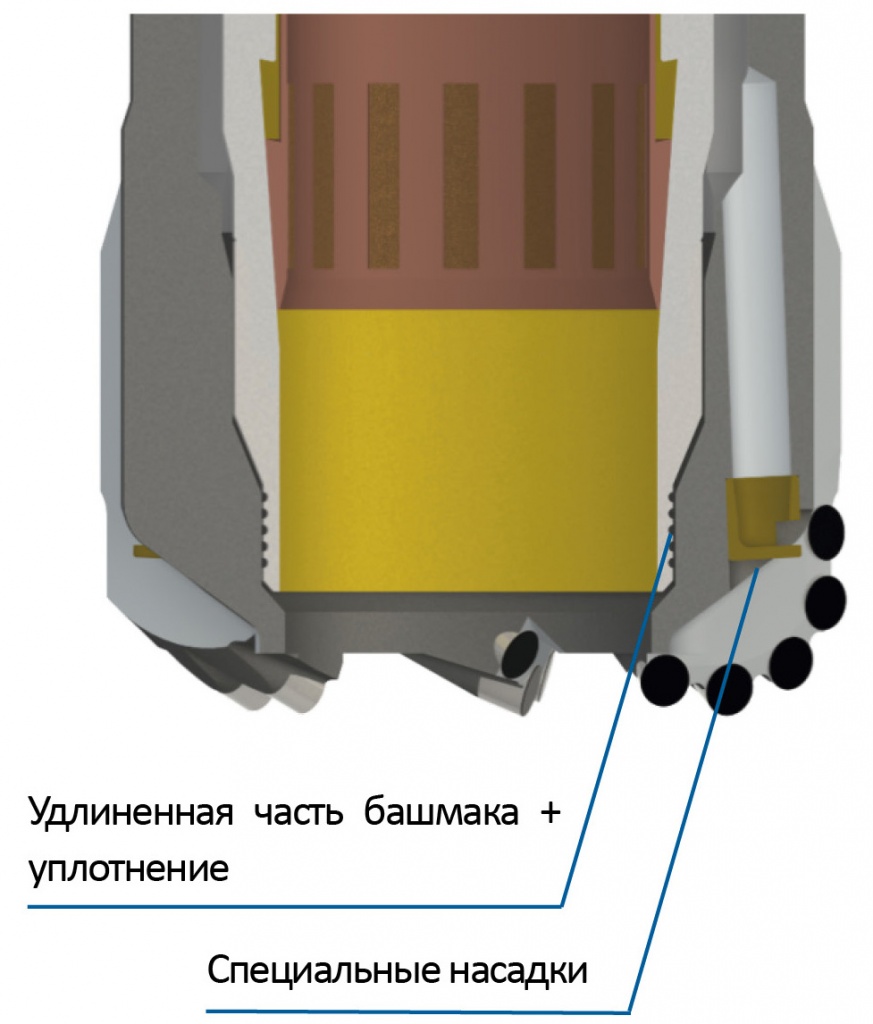

«Clean Core» System

Защита керна от негативного влияния бурового раствора на исходные свойства материала – одна из важнейших задач при проектировании и подборе оборудования для отбора керна.

Специальная конструкция бурголовки и башмака кернорвателей обеспечивает снижение до минимума времени контакта и степени влияния промывочной жидкости на керн.

  • Бурголовка специальной конфигурации (тангенциальные насадки, форма межлопастного пространства)
  • Удлиненная часть башмака с канавочным уплотнением, препятствующем прохождению раствора
  • Изолирующий агент «ИЗОКОР» обволакивает поверхность керна

Результат: защита керна от бурового раствора, сохранение свойств керна, получен более качественный и представительный керн для анализа.

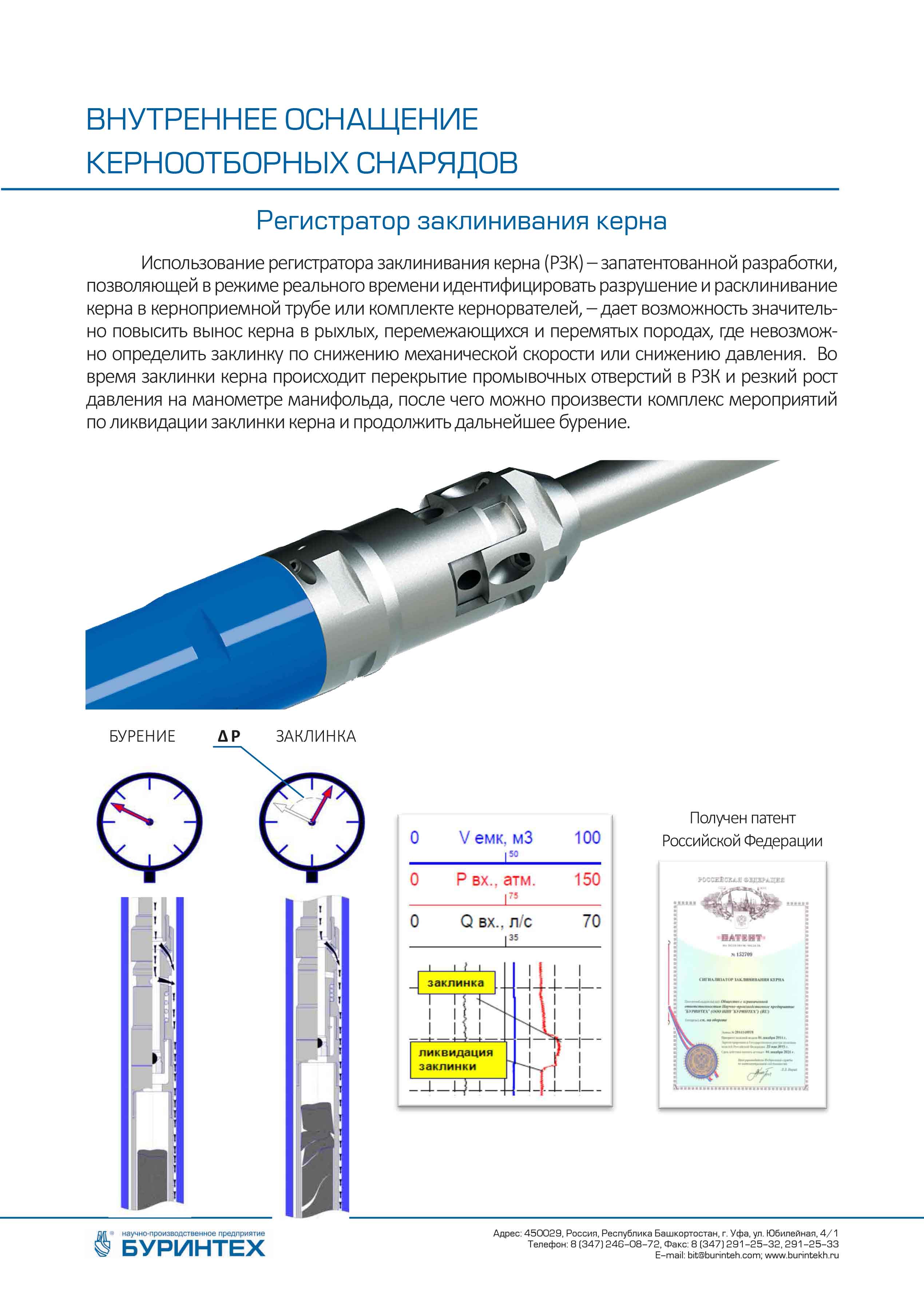

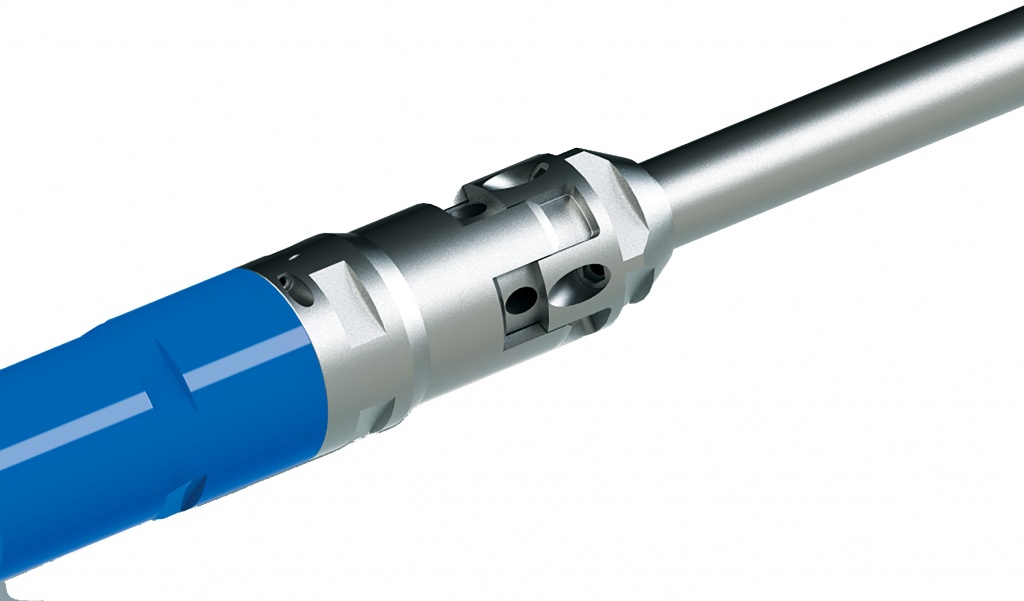

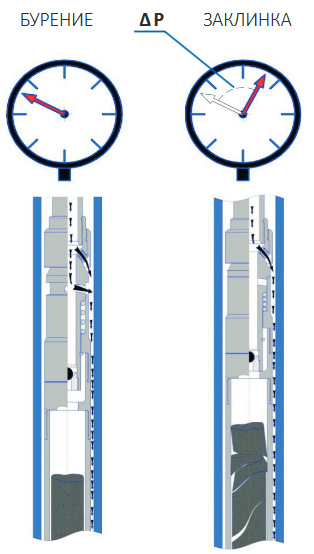

Регистратор заклинивания керна

Использование регистратора заклинивания керна* (РЗК) – запатентованной разработки, позволяющей в режиме реального времени идентифицировать разрушение и расклинивание керна в керноприемной трубе или комплекте кернорвателей, дает возможность значительно повысить вынос керна в рыхлых, перемежающихся и перемятых породах, где невозможно определить заклинку по снижению механической скорости или снижению давления. Во время заклинки керна происходит перекрытие промывочных отверстий в РЗК и резкий рост давления на манометре манифольда, после чего можно произвести комплекс мероприятий по ликвидации заклинки керна и продолжить дальнейшее бурение.

*Получен патент Российской федерации

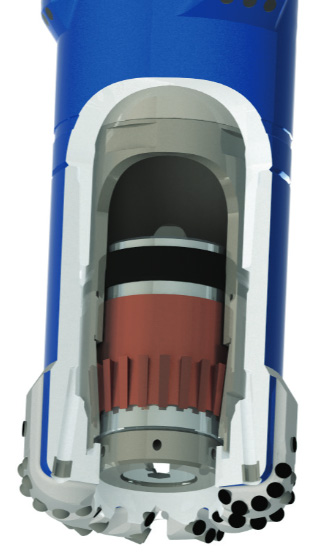

Клапанная система для защиты керна от шлама и бурового раствора

Отбор керна в изолирующую жидкость дает возможность получения большого массива дополнительных данных о коллекторе. Однако при отборе керна в стволах со сложным профилем, вскрывающих неустойчивые пропластки, где идет постоянное образование шламовых подушек и осыпей породы, существует большой риск попадания шлама в керноприемную трубу и выдавливания изолирующей жидкости во время спуска компоновки.

Клапанная система для защиты керна от шлама и бурового раствора спроектирована для обеспечения чистоты керна от шлама.

Преимущества:

  • Защита грунтоноски от зашламования во время спуска при отборе с изолирующей жидкостью.
  • Защита керна от бурового раствора во время бурения.
  • Равномерное обволакивание керна изолирующим агентом.
  • Защита от попадания в грунтоноску шлама и бурового раствора при проработках (в осложнённых стволах).


Керноприемные трубы

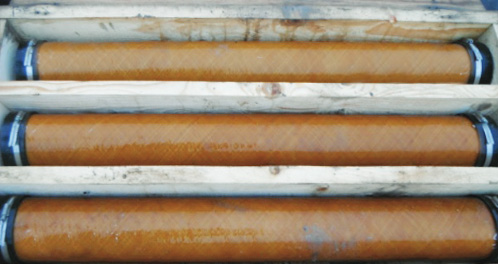

Стеклопластиковые керноприемные трубы

Специально спроектированные одноразовые керноприемные трубы имеют низкий коэффициент трения внутренней поверхности, что позволяет снизить вероятность заклинки керна. После подъема распиливаются на метровые отрезки, закрываются заглушками и укладываются в ящики для транспортировки.

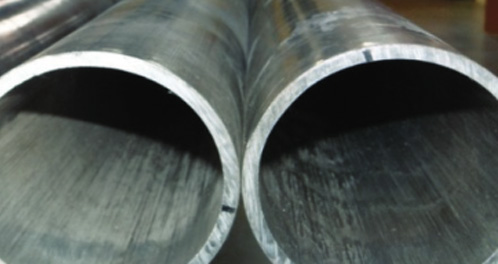

Алюминиевые керноприемные трубы

Алюминиевые керноприемные трубы специальной конструкции для отбора керна в горных породах любой категории трудности отбора. Имеют низкий коэффициент трения внутренней поверхности. Используются при работе в разрезах с аномально высокими температурами.

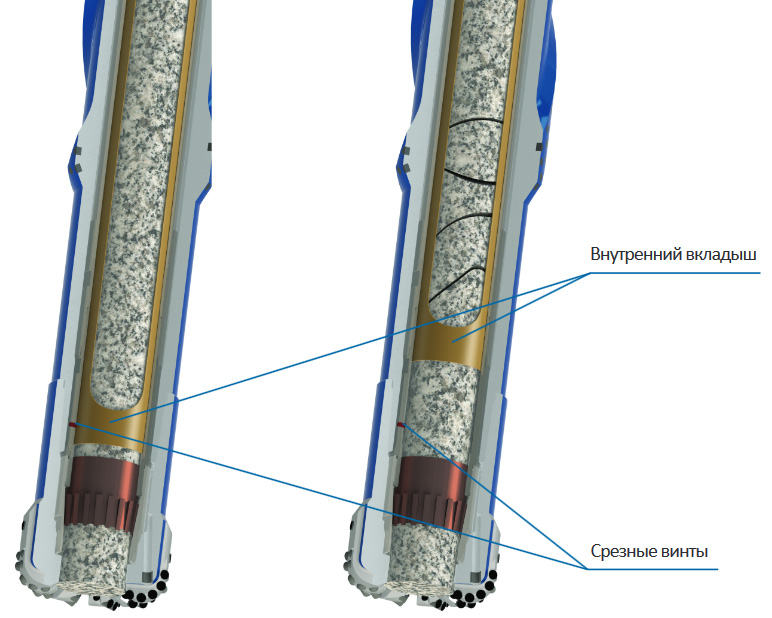

Антизаклиночная система

Заклинка в керноприемной трубе при отборе керна в трещиноватых горных породах – основная причина преждевременной остановки бурения. Рост количества СПО из-за заклинок керна может привести к значительному увеличению времени строительства скважины. Использование антизаклиночных систем для ликвидации 1 заклинки способно эффективно решать данную проблему.

Преимущества:

  • Ликвидация 1 заклинки керна.
  • Значительное сокращение времени строительства скважины, за счет уменьшения количества СПО.

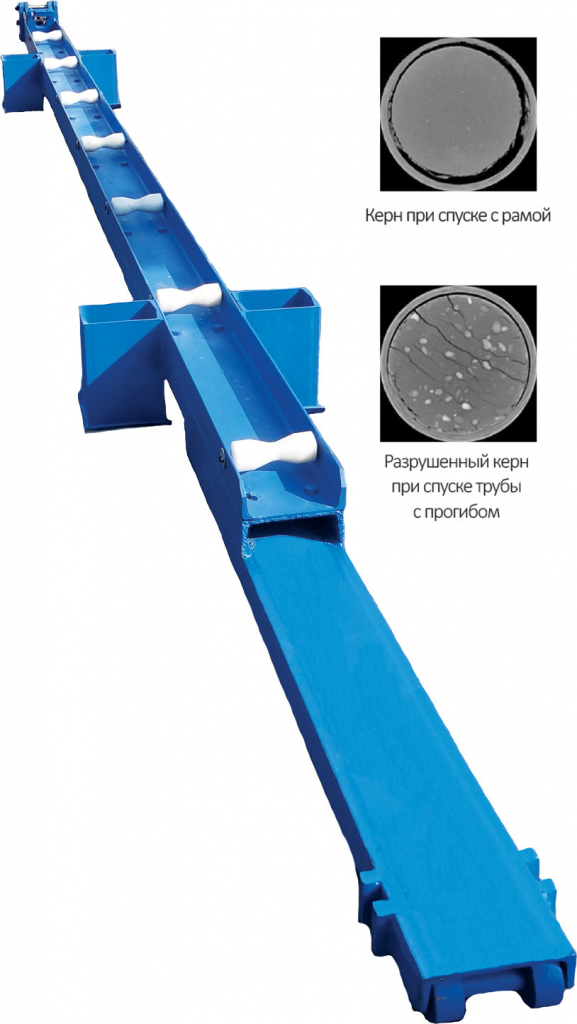

Универсальная Силовая Рама

Для спуска керноприемных труб с керном с исключением прогиба

Небрежное отношение к поднятому керну после извлечения на дневную поверхность может свести все усилия по достижению качественного результата на «нет».
Во время извлечения труб с керном из снаряда и их спуска на мостки для дальнейшего сегментирования возможно повреждение целостности и образование техногенных трещин. Для обеспечения сохранности и целостности керна необходимо использовать специальную силовую раму, которая предотвращает прогиб труб.

*Получен патент Российской федерации


Внутреннее оснащение

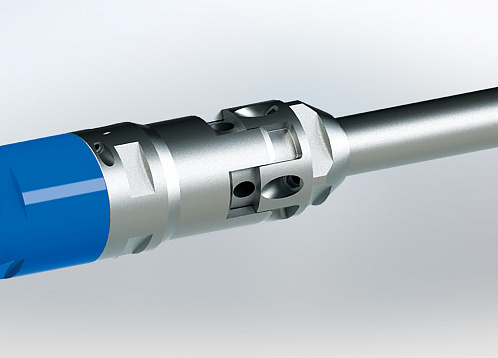

Безопасный переводник

Специальный узел снаряда, позволяющий отвернуть инструмент и извлечь внутреннюю керноприемную трубу с керном при возникновении прихвата корпуса керноотборного снаряда.

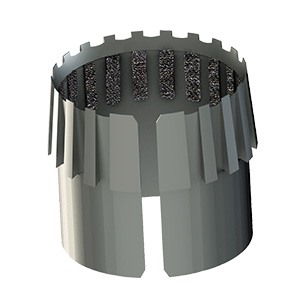

Цанговый кернорватель

Самый универсальный кернорватель для отбора керна изготавливается по уникальной запатентованной технологии.

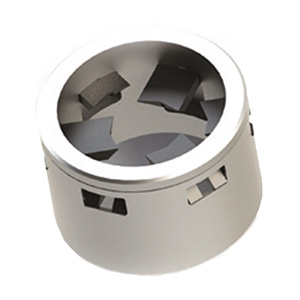

Рычажковый кернорватель

Кернорватель для любых типов горных пород позволяет отрывать и удерживать трещиноватый и несвязанный керн.



Пружинный кернорватель

Кернорватель специально разработан для рыхлых и слабосцементированных горных пород. Обеспечивает максимальное перекрытие и защищает керн от высыпания при подъеме на дневную поверхность.

Устройства для безопасного извлечения керна из керноприемных труб (стравливание газа)

Во время отбора керна в газосодержащих породах при подъеме компоновки возможно выделение газа в керноприемную трубу, что может привести к разрушению керна при его извлечении. Использование дополнительных устройств и клапана.


Для стравливания газа во время подъема компоновки:

  • Врезные клапаны.
  • Клапан КПТ.


Для стравливания газа при извлечении керна:

  • Узел стравливания газа.
  • Устройство для безопасного разбора секций керноприемной трубы при отборе газонасыщенного керна.

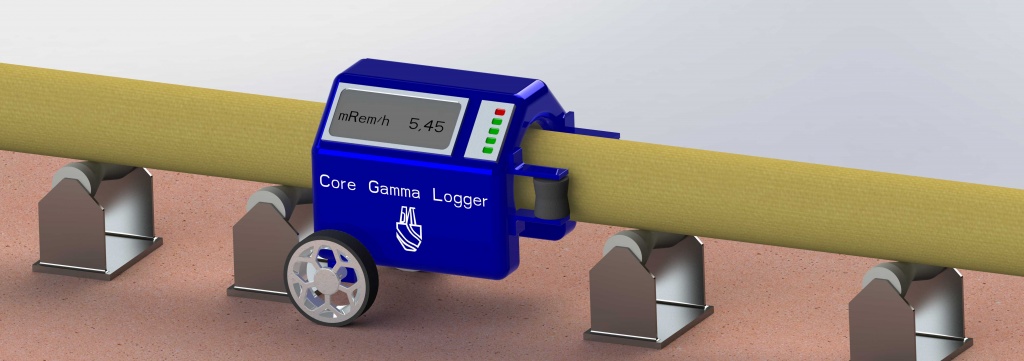

Устройство для сканирования остаточной гамма радиоактивности керна

Предназначено для сканирования отобранного керна по длине в условиях буровой и определения общей гамма активности для привязки керна к гамма каротажу скважины.

  • Позволяет определять места отбора образцов для консервации керна.
  • Диапазон рабочих температур от -30° до +60°С.

Преимущества:

  • Работа от сети 220 В и автономно.
  • Влагостойкий и ударопрочный корпус.
  • Возможность передачи данных Bluetooth и 3G.


Упаковка и стабилизация керна

Стабилизация керна

После извлечения керноприемной трубы из снаряда для сохранения целостности и информативности керна необходимо провести мероприятия по его стабилизации.

На сегодняшний день наиболее эффективными способами являются:

  • Парафинирование образцов

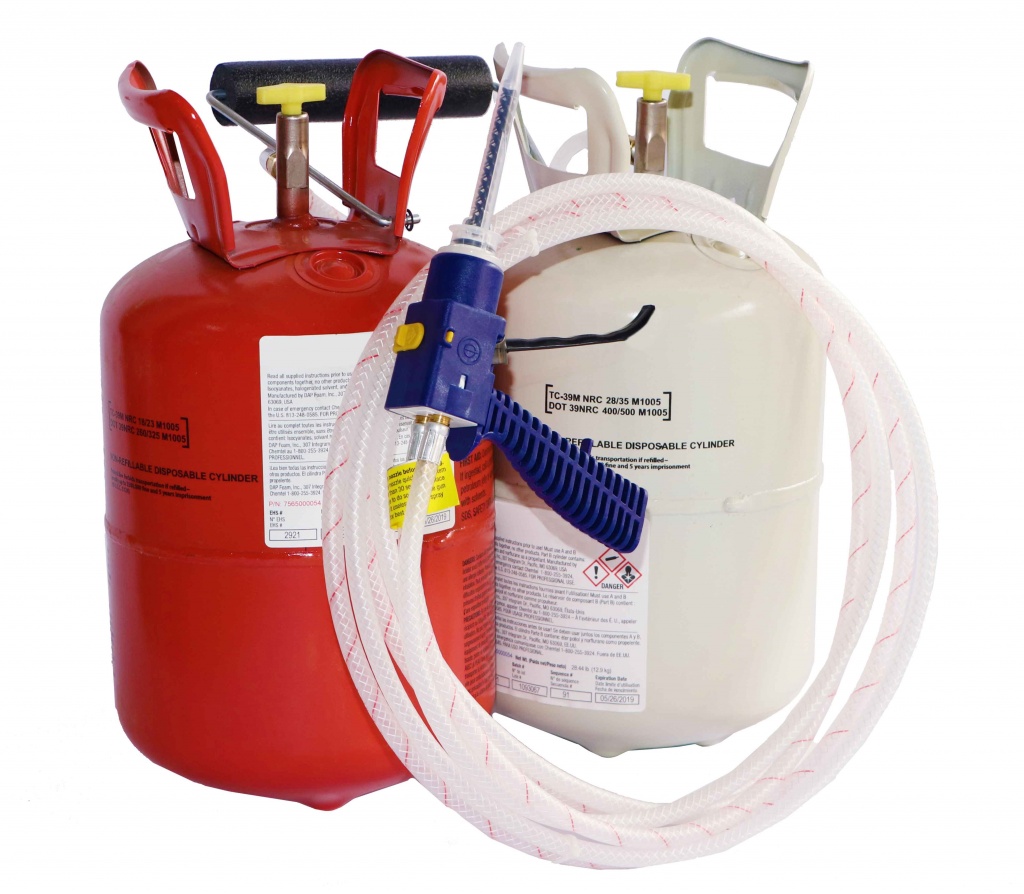

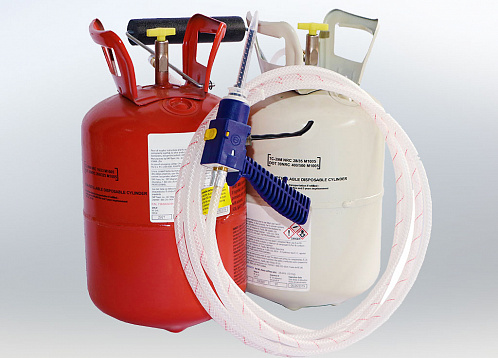

  • Быстрозатвердевающая полиуретановая пена.
  • Заморозка.
  • Пластиковый вкладыш.

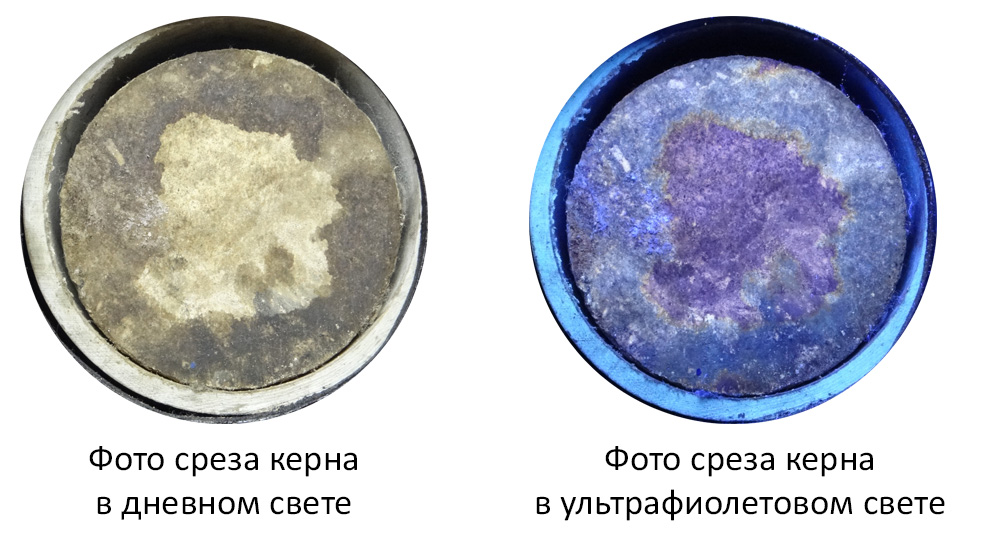

Фотографирование керна в ультрафиолетовом свете

Введение индикаторных добавок в буровой раствор, с дальнейшем фотографированием торцов в ультрафиолетовом свете позволяет оценить зону проникновения фильтрата бурового раствора.

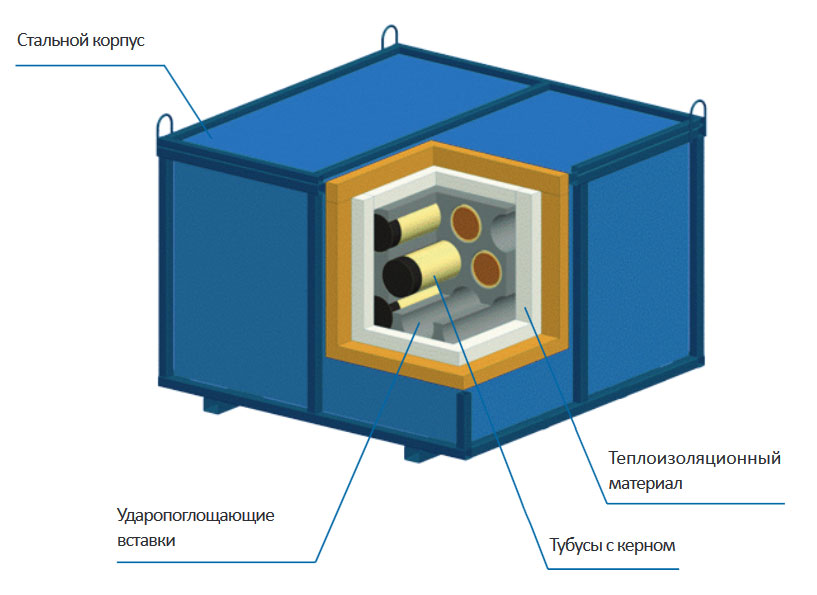

Контейнеры для хранения и транспортировки керна

В процессе транспортировки и хранения тубусы с керном могут испытывать негативные стрессовые нагрузки, которые могут привести к разрушению керна. Для сохранения целостности и исходного качества горной породы необходимо использовать специальные транспортировочные контейнеры, оснащенные виброгасящими вставками. Также такие контейнеры могут использоваться для заморозки керна и сохранения требуемой отрицательной температуры при хранении и перевозке.


Документация

  • Каталог инструмента для отбора керна

  • Устройства и оснащение для отбра керна

  • Развитие техники и технологии отбора керна

Отзывы

  • На объектах УФ «РН-Бурение» успешно проведены работы по отбору керна с использованием снаряда СК-195/100. Применение технологии позволило повысить показатель обора керна, сократить количество СПО.

  • Впервые на объектах ООО «НСХ АЗИЯ ДРИЛЛИНГ» успешно применен керноотборный снаряд СК-136/80 "ТРИАС" производства НПП «БУРИНТЕХ».

  • Отзыв ЗАО «РОСПАН ИНТЕРНЕШНЛ» о выполнении работ по отбору керна: успешно пробурено 13 разведочных скважин с оказанием комплекса технологических услуг, отобрано более 1800 метров керна.

  • На объектах ООО «РОСПАН ИНТЕРНЕШНЛ» инженерно-технологическая служба НПП «БУРИНТЕХ» выполнила работы по сервисному сопровождению отбора керна керноотборным оборудованием собственного производства роторным способом.

  • На объектах филиала «Уренгой бурение» ООО «Газпром бурение» было применено керноотборное оборудование НПП «БУРИНТЕХ». Оборудование и услуги компании обеспечивают высокое качество и направленность на повышение эффективности строительства скважин.

  • Достигнут рекордный результат по механической скорости бурения – 0,64 м/ч (Бурголовка БИТ 152/80 В 12121 АМ.31 и керноотборный снаряд СК-127/80-02).

  • На объектах ООО «Башнефть-Бурение» инженерно-технологическая служба НПП «БУРИНТЕХ» выполнила работы по сервисному сопровождению отбора керна в горизонтальной скважине керноотборным оборудованием собственного производства.

  • На объектах ООО «Роспан-Интернешнл» были пробурены две скважины. Оборудование и услуги, предоставляемые НПП «БУРИНТЕХ» обеспечивали приемлемое качество, работы выполнялись в срок.

  • На объектах ОАО НК «Роснефть» проводились работы по отбору изолированного керна. Работы выполнены в срок и качественно.

  • Отзыв ИФ ООО «РН-Бурение» об отборе керна: с отбором керна пробурено 386 м., вынос керна составил 100%. Керноотборное оборудование производства НПП «БУРИНТЕХ» может применяться и в дальнейшем.

  • Отзыв ООО «БСК «ГРАНД» об отборе керна на разведочной скважине: с отбором керна пробурено 111 м., вынос керна составил 100%. Керноотборное оборудование производства НПП «БУРИНТЕХ» может применяться и в дальнейшем при строительстве скважин с отбором керна

  • На объектах УФ «РН-Бурение» успешно проведены работы по отбору керна с использованием снаряда СК-195/100. Применение технологии позволило повысить показатель обора керна, сократить количество СПО.

  • Достигнут рекордный результат по механической скорости бурения – 0,64 м/ч (Бурголовка БИТ 152/80 В 12121 АМ.31 и керноотборный снаряд СК-127/80-02).

  • На объектах ООО «Варьёганская Нефтяная Буровая Компания» НПП «БУРИНТЕХ» оказывает комплекс услуг по сервисному сопровождению строительства наклонно-направленных и горизонтальных скважин.

  • На объектах ООО «Башнефть-Бурение» инженерно-технологическая служба НПП «БУРИНТЕХ» выполнила работы по сервисному сопровождению отбора керна в горизонтальной скважине керноотборным оборудованием собственного производства.

  • На объектах ООО «Роспан-Интернешнл» были пробурены две скважины. Оборудование и услуги, предоставляемые НПП «БУРИНТЕХ» обеспечивали приемлемое качество, работы выполнялись в срок.

  • На объектах ОАО НК «Роснефть», Восточно-Сибирского филиала проводились работы по отбору изолированного керна. Работы выполнены в срок и качественно.

  • Отзыв ИФ ООО «РН-Бурение» об отборе керна: с отбором керна пробурено 386 м., вынос керна составил 100%. Керноотборное оборудование производства НПП «БУРИНТЕХ» может применяться и в дальнейшем.

  • Отзыв ООО «БСК «ГРАНД» об отборе керна на разведочной скважине: с отбором керна пробурено 111 м., вынос керна составил 100%. Керноотборное оборудование НПП «БУРИНТЕХ» может применяться и в дальнейшем при строительстве скважин с отбором керна.

  • На объектах ООО «Роспан-Интернешнл» инженерно-технологическая служба НПП «БУРИНТЕХ» выполнила работы по сервисному сопровождению отбора керна керноотборным оборудованием собственного производства. Работа выполнена качественно, без отклонений.

  • Отзыв «НПЦ «Недра»: были получены хорошие результаты при бурении опорно-параметрических скважин в Ямало-Ненецком округе. При бурении самой глубокой в России скважины СГ-7 на Ен-Яхинской площади было использовано 5 бурильных головок БИТ-140/67 С2 и С9.

  • Отзыв ОАО «Сургутнефтегаз»: за 7 лет совместной работы НПП «БУРИНТЕХ» заслужил репутацию надежного делового партнера, предоставляющего наиболее выгодные условия поставок продукции.

Рекорды

  • Установлен Российский рекорд проходки за 1 рейс при отборе керна 100 мм в стволе 215,9 мм - 80,8 метров за рейс с механической скоростью 6 м/ч и 100% выносе керна. Регион Западная Сибирь.

  • Установлен рекорд проходки за 1 рейс при отборе керна 67 мм в стволе 123,8 мм – 30 метров за рейс с механической скоростью 2,2 м/ч и 100% выносе керна. Регион Западная Сибирь.

  • Рекорд скорости в крепких горных породах с использованием импрегнированных бурголовок в стволе 152 мм. Регион республика Коми.

  • Успешное применение керноотборного снаряда с телескопической системой керноприёмных труб в сильнотрещиноватых породах. Регион республика Коми.

Публикации

  • Проектирование и сравнительный анализ динамических герметизирующих элементов, используемых в составе бурового инструмента

  • Комплексный подход к процессу отбора керна – ключ к успеху!

  • Отбор изолированного керна, снарядами производства НПП "БУРИНТЕХ"

Патенты

  • Сигнализатор заклинивания керна
