Специальный инструмент

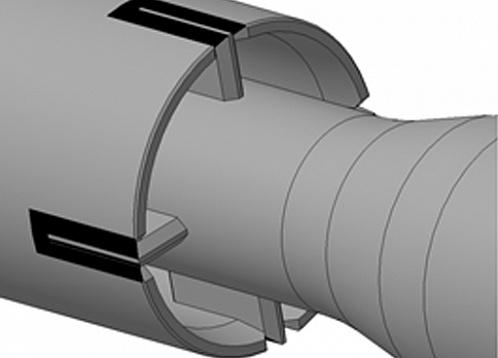

Корзина шламометаллоуловителя оснащена центрирующими вставками, которые обеспечивают соосность корзины и корпуса.

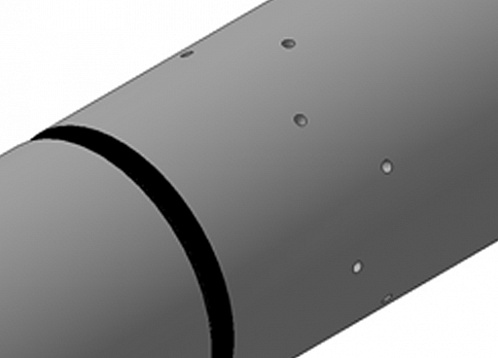

В корзине шламометаллоуловителя предусмотрены отверстия для выхода жидкости.
Обзор
Шарошколовитель
Шарошколовитель предназначен для извлечения с забоя скважины разнообразных обломков (шарошек, плашек, обломков металла и т.д.). Шарошка или другие обломки находящиеся на забое скважины, обуриваются бурильной головкой, и керном заталкивается в корпус ловителя. При отрыве от забоя цанга и лепестковый кернорватель захватывают керн, который удерживает шарошку внутри корпуса ловителя.
Технические характеристики
| Наружный диаметр бурильной головки, мм | 210 |
| Внутренний диаметр бурильной головки, мм | 140 |
| Наружный диаметр корпуса на основной длине, мм | 172 |
| Тип вооружения | Твердосплавные зубки |
| Присоединительная резьба по ГОСТ 28487-2018, муфта | З-133 |
| Высота не более, мм | 1700 |
| Масса не более, кг | 120 |
Ловитель магнитный скважинный
Ловитель магнитный скважинный предназначен для улавливания и извлечения мелких металлических предметов, обладающих ферромагнитными свойствами.
Технические характеристики
| Наружный диаметр, мм | Условная грузоподъемность магнитной системы, кН | Высота, мм | Масса, кг | Присоединительная резьба, муфта/ниппель |
| 54 | 1,5 | 450 | 5 | 1_1/2 АММТ |
| 80 | 2,5 | 510 | 15 | 1_1/2 АММТ |
| 96 | 2,5 | 510 | 20 | 2 3/8 PAC |
| 80 | 5,5 | 830 | 20 | 1_1/2 АММТ |
| 92 | 5,5 | 830 | 25 | 2 3/8 PAC |
| 96 | 5,5 | 830 | 25 | 2 3/8 PAC |
Фрезеры магнитные с захватом
Фрезеры магнитные с захватом предназначен для извлечения из скважины металлических предметов, обладающих ферромагнитными свойствами. Режущая кромка фрезер позволяет предварительно офрезеровать аварийные металлические предметы. Механические лепестковые захваты позволяют надежно удерживать извлекаемые металические предметы.
Технические характеристики
| Наружный диаметр, мм | Условная грузоподъемность магнитной системы, кН | Высота, мм | Масса, кг | Присоединительная резьба ГОСТ 28487-2018, муфта |
| 118 | 2,5 | 500 | 50 | З-86 |
| 135 | 3 | 600 | 65 | З-86 |
| 195 | 5 | 700 | 80 | З-121 |
| 210 | 5 | 750 | 100 | З-147 |
Шламометаллоуловитель
Шламометаллоуловитель предназначен для улавливания и извлечения крупных частиц шлама, металлического и твердосплавного скрапа из призабойной зоны скважины.
Технические характеристики
| Наружный диаметр, мм | Диаметр промывочного канала, мм | Глубина корзины, мм | Высота не более , мм | Масса не более, кг | Присоединительная резьба ГОСТ 28487-2018, муфта/ниппель |
| 127 | 38 | 500 | 1000 | 50 | З-88/З-88 |
| 180 | 58 | 500 | 1000 | 130 | З-117/З-117 |
| 245 | 80 | 500 | 1000 | 290 | З-152/З-152 |
Магнитная система МС
Магнитная система предназначена для очистки бурового раствора от мелких металлических объектов, обладающих ферро-магнитными свойствами. Магнитная система состоит из нержавеющей трубки внутри которой находятся постоянные магниты. Трубка может крепиться к стойкам или к ручке.
Технические характеристики
| Тип | Наружный диаметр, мм | Условная грузоподъемность магнитной системы, кН | Длина, мм | Высота, мм | Ширина, мм | Масса, кг |
| МС-1 | 25 | 2,5 | 455 | 180 | - | 3 |
| МС-2/3 | 35 | 7 | 455 | 400 | - | 10 |
| МС-35 | 35 | 2,5 | 490 | 60 | 70 | 3 |
| МС-90 | 90 | 20 | 500 | 125 | 150 | 15 |
