Неизвлекаемые комплекты для обхода аварийного участка и зарезки бокового ствола
Комплекты технических средств «Overhead-Hydro.ОС» сокращают временные затраты на подготовку ствола скважины

Обзор

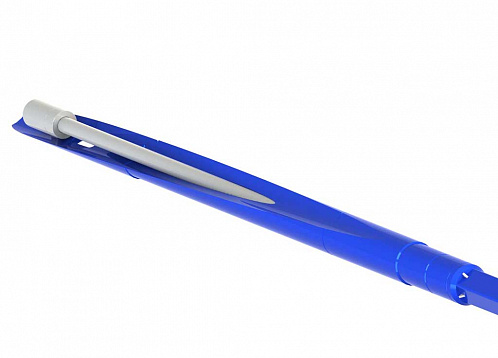

Цементируемая система с упором на забой

Цементируемый комплект технических средств типа «КФ-Ц» предназначен для обеспечения необходимого отклонения от оси основного необсаженного ствола скважины с целью обхода аварийного участка и зарезки бокового ствола. Комплект является неизвлекаемым и цементируется с предварительным упором на забой.


No Ø необсаженного ствола, мм Шифр комплекта Наименование оборудования Шифр оборудования Наружный диаметр, мм Длина, мм Присоединительная резьба
1 156 КФ-156Ц Якорь цементируемый Я-156Ц 135 3270 3-102
Клин-отклонитель КОС-156Ц 135 4264 3-86
2 191 КФ-191Ц Якорь цементируемый Я-191Ц 155 5000 3-133
Клин-отклонитель КОС-191Ц 165,1 4125 3-133
3 216 КФ-216Ц Якорь цементируемый Я-216Ц 178 5360 3-147
Клин-отклонитель КОС-216Ц 178 3360 3-147
4 245 КФ-245Ц Якорь цементируемый Я-245Ц 190 5320 3-147
Клин-отклонитель КОС-245Ц 203 4080 3-147
5 295 КФ-295Ц Якорь цементируемый Я-295Ц 236 5330 3-171
Клин-отклонитель КОС-295Ц 254 4910 3-171
6 311 КФ-311Ц Якорь цементируемый Я-311Ц 254 5000 3-171
Клин-отклонитель КОС-311Ц 295 5050 3-171

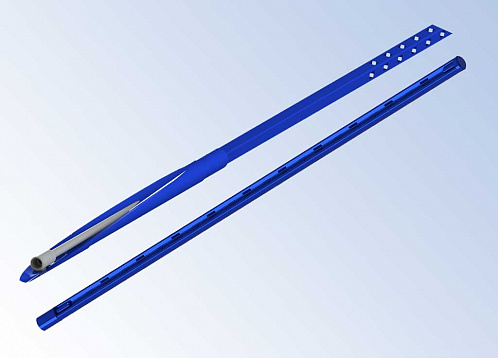

Гидравлическая система без упора на забой

Гидравлический комплект технических средств типа «Overhead-Hydro.ОС» предназначен для обеспечения необходимого отклонения от оси основного необсаженного ствола скважины с целью обхода аварийного участка и зарезки бокового ствола. Комплект является неизвлекаемым и устанавливается без упора на забой.

Особенности:

Сокращает временные затраты на подготовку ствола скважины (ОЗЦ цемента и т.д.)


No Ø необсаженного ствола, мм Шифр комплекта Наименование оборудования Шифр оборудования Наружный диаметр, мм Длина, мм Присоединительная резьба
1 155,6 ФКО-155,6 «Overhead-Hydro.ОС» Якорь гидравлический ЯГТ-155,6.ОС 139 4250 3-102
2 190,5 ФКО-190,5 «Overhead-Hydro.ОС» Якорь гидравлический ЯГТ-190,5.ОС 184 4300 3-117
3 215,9 ФКО-215,9 «Overhead-Hydro.ОС» Якорь гидравлический ЯГТ-215,9.ОС 190 4300 3-117
4 295,3 ФКО-295,3 «Overhead-Hydro.ОС» Якорь гидравлический ЯГТ-295,3.ОС 280 4900 3-117

Документация

  • Каталог фрезерного инструмента

  • Комплекты технических средств для зарезки бокового ствола в необсаженной скважине

Патенты

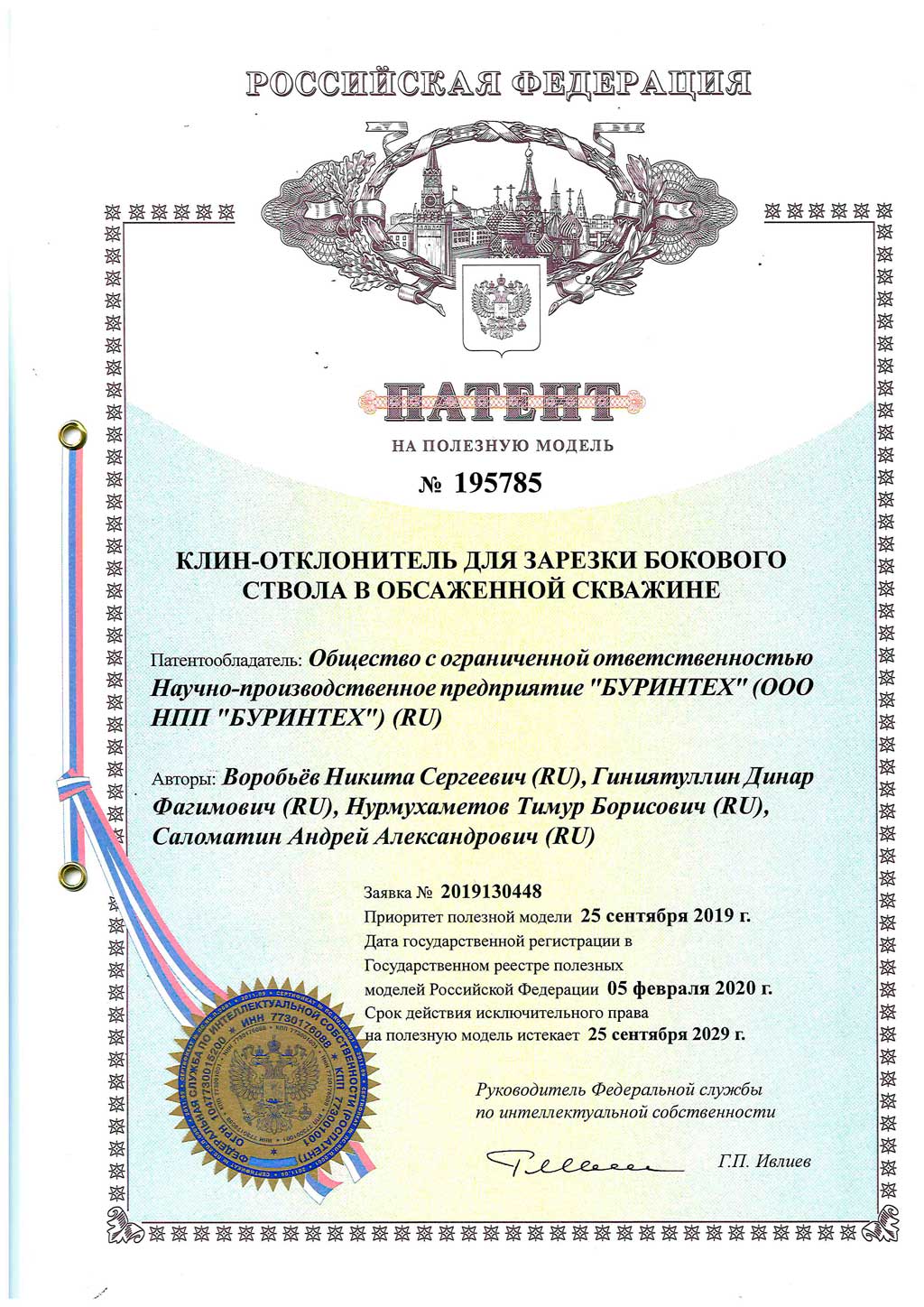

  • Клин-отклонитель для зарезки бокового ствола в обсаженной скважине

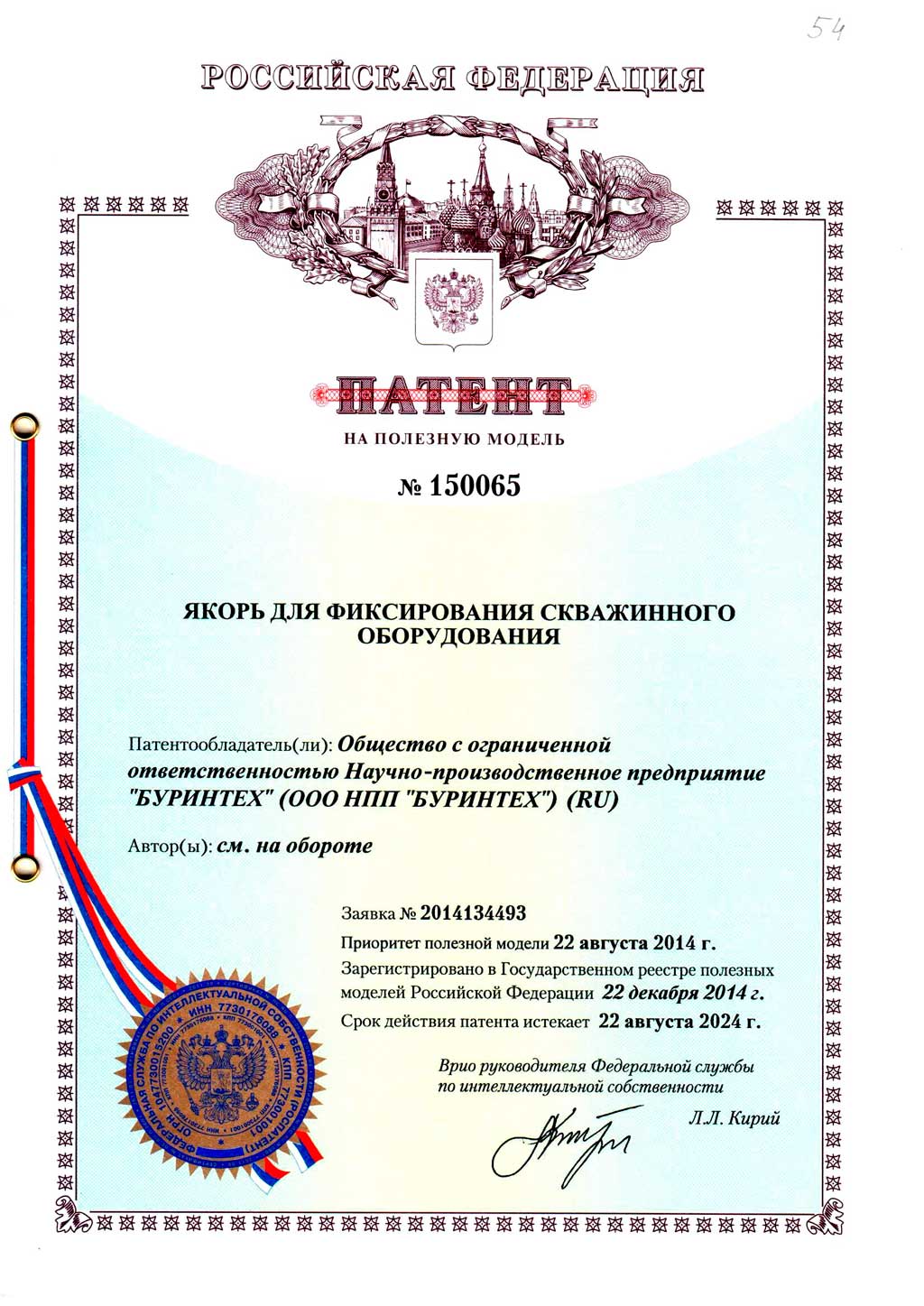

  • Якорь для фиксирования скважинного оборудования
