Комплекты технических средств для фрезерования «окна» в обсадной колонне
Компания «БУРИНТЕХ» рекомендует производить подготовку ствола скважины перед спуском клин-отклонителя.
Опрессовочные переводники обеспечивают очистку внутренней поверхности бурового инструмента продавочными скребками
Обзор
Одним из направлений деятельности предприятия является производство оборудования для зарезки боковых стволов и капитального ремонта скважин. Широкий спектр выпускаемого оборудования и возможность проектирования инструмента под конкретные геологические и технологические условия позволяют эффективно решать любые поставленные перед заказчиком задачи. Вся выпускаемая продукция запатентована и сертифицирована в соответствии с существующими требованиями.
НПП «БУРИНТЕХ» предлагает самые эффективные решения для фрезерования «окон» в обсадных колоннах 102, 140, 146, 168, 178, 245, 273, 299 и 324 мм и забуривания бокового ствола за одно СПО в виде комплектов технических средств типа Overhead и Overhead Hydro, позволяющих осуществлять вырезку технологического отверстия как с упором (цементный мост), так и без упора на забой, что существенно сокращает время и затраты на строительство скважины.
Все конструкции клиньев и якорей обеспечивают беспрепятственный спуск и надежную установку, исключающую их проворот или перемещение в процессе работы. Все конструкции фрезеров обеспечивают высокую скорость фрезерования «окна» в обсадной колонне.
Основные этапы работ с комплектами технических средств для фрезерования «окна» в обсадной колонне:
- Подготовка скважины к спуску клин-отклонителя.
- Спуск, ориентирование и установка клин-отклонителя.
- Фрезерование «окна» в обсадной колонне и бурение технологического «кармана».
- Утилизация металлической стружки (проведение промывки скважины).
Документация
Патенты
Продукция

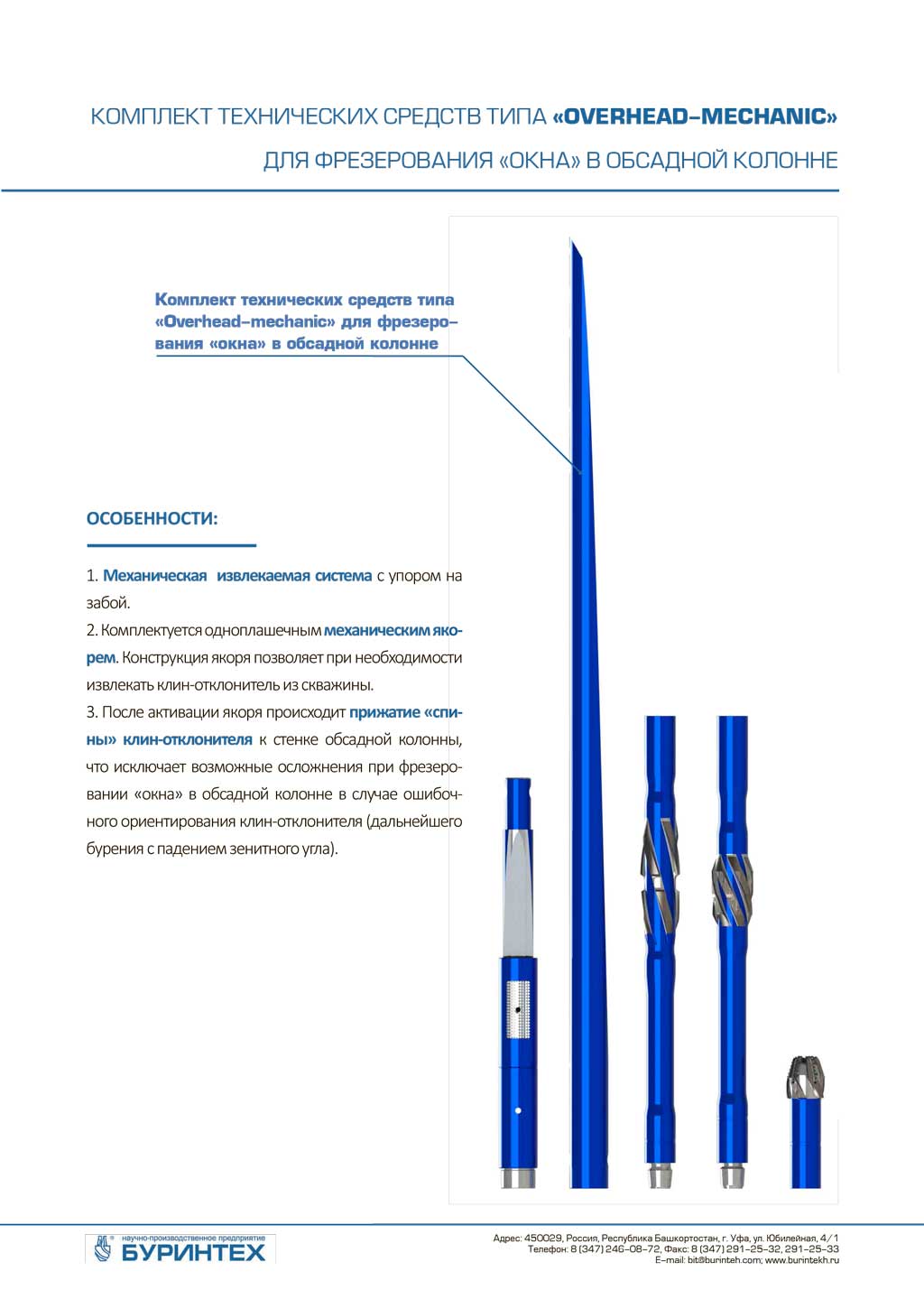

Комплект технических средств типа «OVERHEAD-MECHANIC»
Особенности:
- Механическая извлекаемая система с упором на забой.
- Комплектуется одноплашечным механическим якорем. Конструкция якоря позволяет при необходимости извлекать клин-отклонитель из скважины.
- После активации якоря происходит прижатие «спины» клин-отклонителя к стенке обсадной колонны, что исключает возможные осложнения при фрезеровании «окна» в обсадной колонне в случае ошибочного ориентирования клин-отклонителя (дальнейшего бурения с падением зенитного угла).
Комплект технических средств типа «OVERHEAD-PLUG»
Особенности:
- Механическая извлекаемая система с упором на забой.
- Комплектуется пакерным устройством механического действия, обеспечивающим изоляцию под- и надпакерного пространства (выдерживает избыточное давление ~350 атм).
- Сокращает затраты времени на подготовку ствола скважины (отсутствует необходимость установки цементного моста, ОЗЦ цементного моста и т.д.).
- Ориентирование клин-отклонителя с применением телесиcтемы на гидравлическом канале связи (без включения в КНБК перепускного клапана).
Комплект технических средств типа «OVERHEAD-HYDRO»
Особенности:
- Гидравлическая неизвлекаемая система без упора на забой.
- Комплектуется якорем гидравлическим трубным типа ЯГТ. Данный тип якорей имеет очень простую конструкцию и при этом обладает надежной фиксацией в стенках эксплуатационной колонны, исключающей как осевые, так и тангенциальные смещения из-за высоких значений страгивающих нагрузок, за счет большей рабочей поверхности якоря.
Комплект технических средств типа «OVERHEAD HYDRO-PLUG»
Особенности:
- Гидравлическая извлекаемая система без упора на забой.
- Комплектуется пакерным устройством гидравлического действия, обеспечивающим изоляцию под- и надпакерного пространства (выдерживает избыточное давление ~350атм)
- Сокращает затраты времени на подготовку ствола скважины (отсутствует необходимость установки цементного моста, ОЗЦ цементного моста и т.д.).
Комплект технических средств типа «OVERHEAD»
Особенности:
- Механическая извлекаемая система с упором на забой.
- Комплектуется трехплашечным механическим якорем. Конструкция якоря позволяет при необходимости извлекать клин-отклонитель из скважины.
Переводник опрессовочный типа "ПО"
В связи с тем, что в процессе эксплуатации на стенках скважины образуются отложения (парафин, окалина и т.д.), препятствующие прохождению полноразмерной КНБК до проектной глубины, компания «БУРИНТЕХ», основываясь на опыте по фрезерованию «окон» в обсадных колоннах (более 5000 вырезанных «окон» за 12 лет), рекомендует производить подготовку ствола скважины перед спуском клин-отклонителя.
Все комплекты технических средств Overhead Hydro поставляются с опрессовочным переводником типа ПО, предназначенным для выполнения необходимых проработок и промывок, очистки от грязи и окалины внутренней поверхности бурового инструмента, и промывочным переводником КОПШ — для выполнения обратной промывки перед работами по фрезерованию «окна» в обсадной колонне.
Комплект технических средств типа «КФ»
Комплект технических средств типа «КФ» для фрезерования «окна» в обсадной колонне и бурения бокового ствола за два рейса СПО
Особенности:
Применение данного комплекта наиболее целесообразно в скважинах с высокой интенсивностью искривления. В состав основных элементов комплектов технических средств для фрезерования «окна» в обсадных колоннах входит:
- Якорь механический – предназначен для крепления клин-отклонителя в обсадной колонне с упором на забой.
- Клин-отклонитель – предназначен для обеспечения необходимого отклонения вырезающих устройств от оси основного ствола скважины при фрезеровании «окна» в обсадной колонне.
- Стартовый оконный фрезер – предназначен для установки клин-отклонителя в скважине и первоначальной зарезки «окна» в обсадной колонне.
- Фрезер оконный – предназначен для окончательного фрезерования «окна» в обсадной колонне и бурения бокового ствола.
- Фрезер-райбер – предназначен для расширения и калибрования стенок в профрезерованном «окне».
- Крюк извлечения – предназначен для извлечения клин-отклонителя и якоря из скважины при необходимости.
Оконные фрезеры специальной конструкции
Комплекты технических средств для фрезерования «окна» в обсадной колонне с применением оконных фрезеров специальной конструкции
Особенности:
- Благодаря специальному исполнению на оконном фрезере отсутствует мертвая точка, тем самым снижается вероятность потери проходки при фрезеровании «окна».
- Возможность отказаться от включения во фрезерующую КНБК фрезера-райбера типа «ФР-4», т.к. наружный диаметр оконного фрезера равен диаметру фрезера-райбера типа «ФР-4».
