Крутильные яссы «SHOCK TURN»
Собственная оригинальная разработка защищенная российскими и зарубежными патентами
Дополнительный источник энергии – упругая деформация кручения
Высокая эффективность работы в искривленных и горизонтальных стволах
Обзор
Почему прихваченное оборудование принято извлекать приложением ударных нагрузок только по оси скважины? Очевидно, что прихваченное в скважине оборудование легче извлечь, если прикладывать к нему не только ударные нагрузки по оси скважины, но и ударный крутящий момент. Для решения данной задачи нами было освоено производство крутильных яссов «SHOCK TURN», которые могут воздействовать на прихваченный в скважине объект ударами по часовой стрелке, против часовой стрелки, а также ударами вверх или вниз в разных сочетаниях.

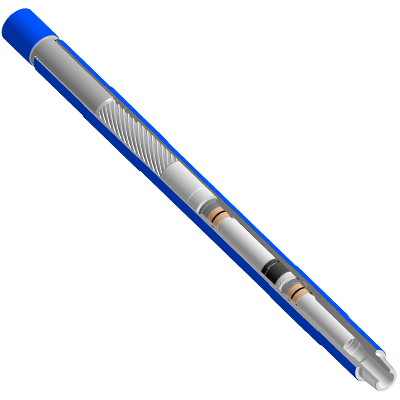

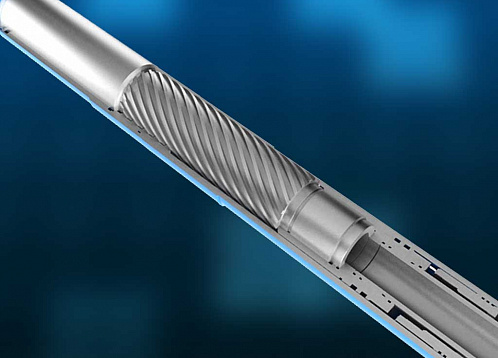

Ясс крутильный «SHOCK TURN»
Ясс гидравлический крутильный предназначен для освобождения прихваченного внутрискважинного оборудования крутильно-осевыми ударами.
Область применения:
Бурение и капитальный ремонт скважин.
Основными преимуществами крутильных яссов «SHOCK TURN» являются:
- Энерговооруженность крутильных яссов в сравнении с обычными намного выше за счет использования дополнительного источника энергии – упругой деформации кручения;
- Позволяет комбинировать осевые удары с крутильными, что повышает вероятность извлечения прихваченного объекта;
- В левом исполнении позволяет извлекать прихваченное оборудование по частям;
- Крутящий момент передается по колонне с меньшими потерями на трение, чем осевая нагрузка. Поэтому эффективность работы крутильного ясса в искривленных и горизонтальных стволах скважин выше;
- Компактный дизайн, упрощающий доставку в труднодоступные регионы.
Конструкция крутильных яссов является собственной оригинальной разработкой НПП «БУРИНТЕХ», защищенной российскими и зарубежными патентами, включая США и Канаду.
Характеристики
Технические характеристики:
|
Типоразмер |
Наружный диаметр, мм |
Диаметр проходного канала, мм.
|
Длина, не более, мм |
Масса, кг, не более |
Присоединительные резьбы |
||
|
в сомкнутом состоянии |
в разомкнутом состоянии |
вверху муфта |
внизу ниппель |
||||
|
ЯГК-108 |
111,1 |
25 |
2200 |
2600 |
130 |
З-86 |
З-86 |
|
ЯГК-108(Л) |
111,1 |
25 |
2500 |
2800 |
150 |
З-86 LH |
З-86 LH |
|
ЯГК-108(О) |
111,1 |
25 |
2200 |
2600 |
130 |
З-86 |
З-86 |
|
ЯГК-108Р(О) |
111,1 |
22 |
2560 |
2860 |
155 |
З-86 |
З-86 |
|
ЯГК-108Р(Л) |
111,1 |
22 |
2850 |
3150 |
180 |
З-86 LH |
З-86 LH |
|
ЯГК-114Р |
114,8 |
50,8 |
2560 |
2860 |
150 |
З-86 |
З-86 |
|
ЯГК-124 |
127,8 |
50,8 |
2200 |
2500 |
200 |
З-102 |
З-102 |
|
ЯГК-124Р |
127,8 |
50,8 |
2570 |
2870 |
200 |
З-102 |
З-102 |
|
ЯГК-124Р(Л) |
127,8 |
50,8 |
2570 |
2870 |
200 |
З-102 LH |
З-102 LH |
|
ЯГК-172Р |
178 |
72,6 |
2975 |
2675 |
350 |
З-133 |
З-133 |
|
ЯГК-172Р(Л) |
178 |
72,6 |
2975 |
2675 |
350 |
З-133 LH |
З-133 LH |
*Вследствие непрерывного совершенствования изделий возможны незначительные отличия от параметров указанных в таблице.
