Различное исполнение пробойников для работы в газовых средах, в условиях высоких давлений
Пробивка отверстий диаметром от 8 до 25 мм в стенках НКТ, от 60 до168 мм в обсадных трубах

Обзор

Конструкции всех выпускаемых пробойников сертифицированы и защищены патентами Российской Федерации.

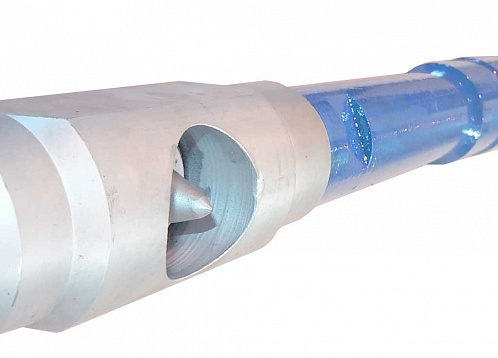

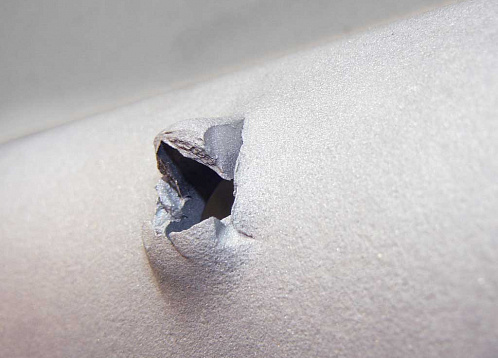

Пробойники трубные модернизированные типа ПТМ предназначены для пробивки отверстий диаметром 8…25 мм в стенках НКТ и обсадных труб 60…168 мм отечественного и импортного производства, находящихся в скважине, с целью сообщения их полости с затрубным пространством. Полученное отверстие позволяет восстановить циркуляцию жидкости в практике ремонта и освоения скважин, предотвратить подъем труб с жидкостью, дозаливку цементного кольца за обсадной колонной, повысить производительность, культуру производства, безопасность труда при ремонте скважин, снизить загрязнение окружающей среды.

Область применения – текущий и капитальный ремонт скважин.

Пробойники изготавливаются в нескольких исполнениях:

  • К – канатного исполнения;
  • КС – канатно-сбрасываемого исполнения;
  • У – универсальные, позволяющие пробивать трубы нескольких типоразмеров.

Также возможно изготовление пробойников в исполнениях:

  • Г – для работы в газовых средах;
  • ВД – для работы на глубинах 3000…6000 м.

Спуск пробойника осуществляется на проволоке, тросе, колонне длинномерных безмуфтовых труб, а также свободным сбрасыванием.

В качестве источника энергии для пробивки труб используется потенциальная энергия давления столба жидкости в НКТ, пластовая энергия или давление насосного агрегата.

Характеристики


Типоразмер

Диаметр корпуса, мм

Диаметр гидропривода, мм

Длина, мм

Типоразмер пробиваемой трубы/толщина стенки, мм

Диаметр пробитого отверстия, мм

Присоединительная резьба (муфта)

Масса, не более, кг

ПТМ-60КС

48

45

1150

60/5,0

8…10

М33х 1,5

10

ПТМ-73КС

58

54

1180

73/5,5

10…12

М33х 1,5

13

ПТМ-89КС

72

64

1380

89/6,5

14…16

М39х 1,5

23

ПТМ-102КС

82

64

1380

102/7,26

13…15

М39х 1,5

24

ПТМ-114КС

94

64

1380

114/7,37

13…15

М39х 1,5

26

ПТМ-146

116

114

2142

146/10,7

20…25

М52х5*

56

ПТМ-168

136

114

2142

168/12,1

20…25

М52х5*

62

Новые разработки

ПТМ-89/63К

64

63

1380

89/6,5

14…16

М39х 1,5

23

ПТМ-60-73У

48 и 58

45

1320

60/5,0 и 73/5,5

8…10

М33х 1,5

16

ПТМ-89-114У

72

82

94

64

1380

89/6,5

102/7,26

114/7,37

13…16

М39х 1,5

25

*При необходимости присоединительные резьбы могут быть изменены по требованию заказчика.
*Вследствие непрерывного совершенствования изделий возможны незначительные отличия от параметров указанных в таблице.
