Конструкция ФКР обеспечивает сплошное вырезание участка обсадной колонны по всему диаметру в любом интервале ствола скважины

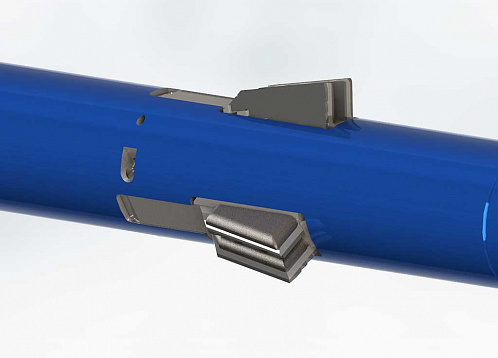

Выдвижение в рабочее положение лопастей раздвижных фрезеров осуществляется под действием перепада давления в корпусе

Обзор

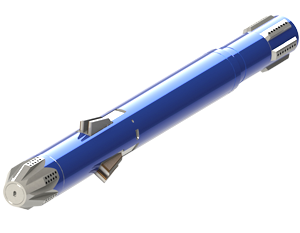

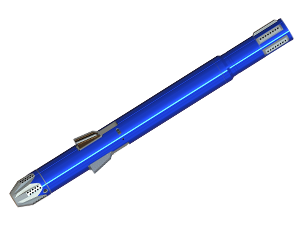

Фрезеры колонные раздвижные типа ФКР

Предназначены для сплошного фрезерования участка обсадной колонны по всему диаметру в любом интервале ствола скважины. Выдвижение в рабочее положение лопастей, армированных высококачественным композиционным материалом, осуществляется под действием перепада давления в корпусе фрезера. В комплект поставки ФКР входит обратный клапан, предотвращающий забивание шламом инструмента во время спуско-подъемных операций.

Особенности:

  • Износостойкие центраторы, предотвращающие потерю диаметра фрезера;
  • Гидравлическая активация;
  • Сменные лопасти;
  • Возможность использования как для отрезания, так и для сплошного фрезерования обсадной колонны;
  • Сменные втулки для различных расходов промывочной жидкости;
  • Центраторы обеспечвают дополнительную защиту фрезера от потери диаметра, а так же центрирование ФКР относительно обсадной колонны;
  • Нижний центратор оснащён системой протиоотворота.

Характеристики

Типоразмер

Диаметр вырезаемой колонны, мм

Наружный диаметр корпуса / центраторов, мм

Наружный диаметр по выдвинутым лопастям, мм

Присоединительная резьба

ГОСТ

28487–90

API

ФКР-102-1

102

80 / 82

127

З-66

2 ⅜ Reg

ФКР-114-1

114

88 / 94

142

З-73

NC-26

ФКР-127-1

127

107 / 107

156

З-86

NC-31

ФКР-140-1

140

108 / 116

164

З-86

NC-31

ФКР-146-1

146

114 / 124

170

З-86

NC-31

ФКР-168-1

168

138 / 141

212

З-102

NC-38

ФКР-178-1

178

148 / 150

223

З-102

NC-38

ФКР-194-1

194

154 / 164

223

З-102

NC-38

ФКР-219-1

219

185 / 187

270

З-147

5 ½ FH

ФКР-245-1

245

185 / 212

290

З-147

5 ½ FH

ФКР-324-1

324

260 / 290

370

З-171

6 ⅝ FH

Документация

  • Каталог фрезерного инструмента

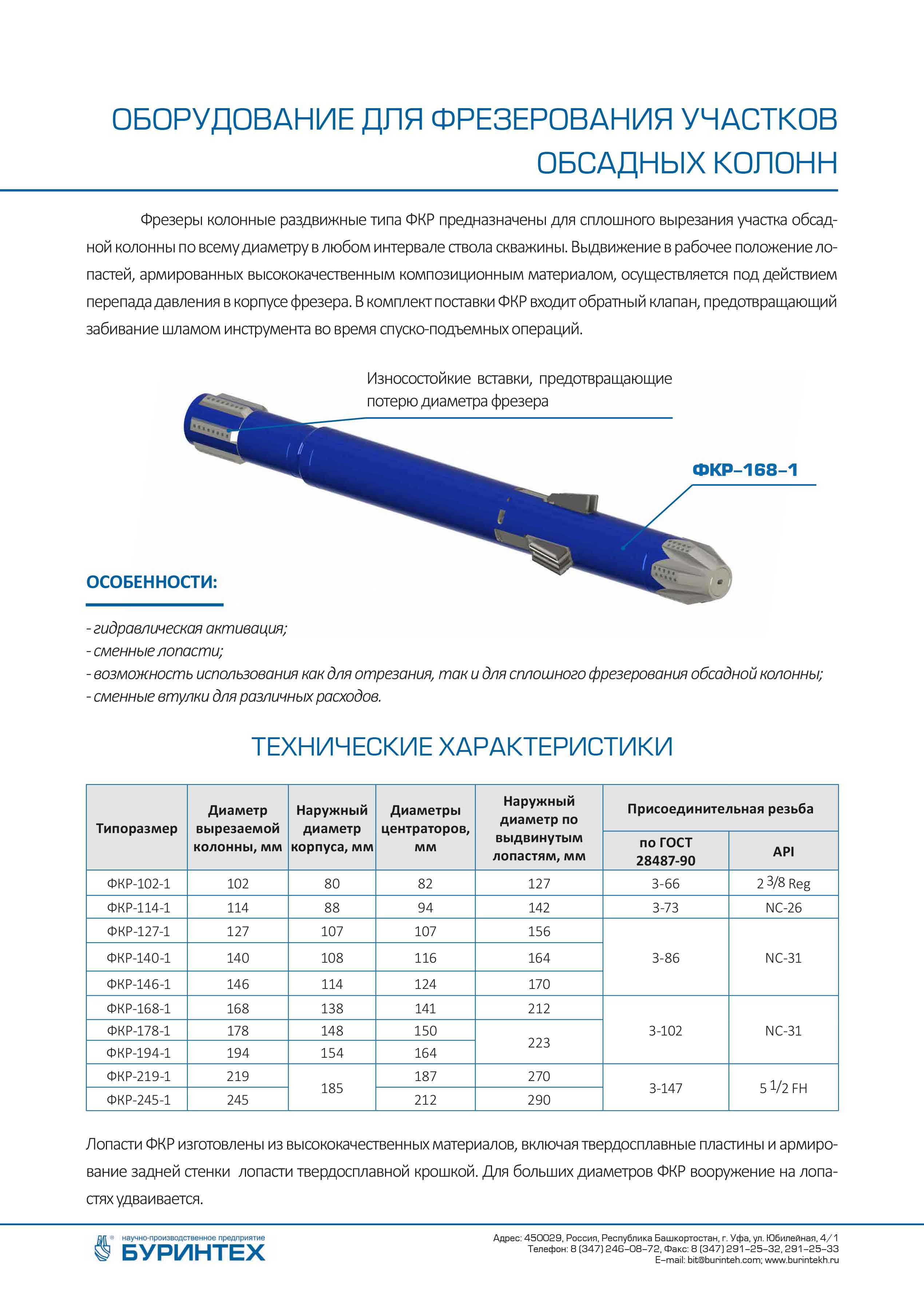

  • Оборудование для фрезерования участков обсадных колонн

  • Фрезер колонный раздвижной ФКР-324-1

Публикации

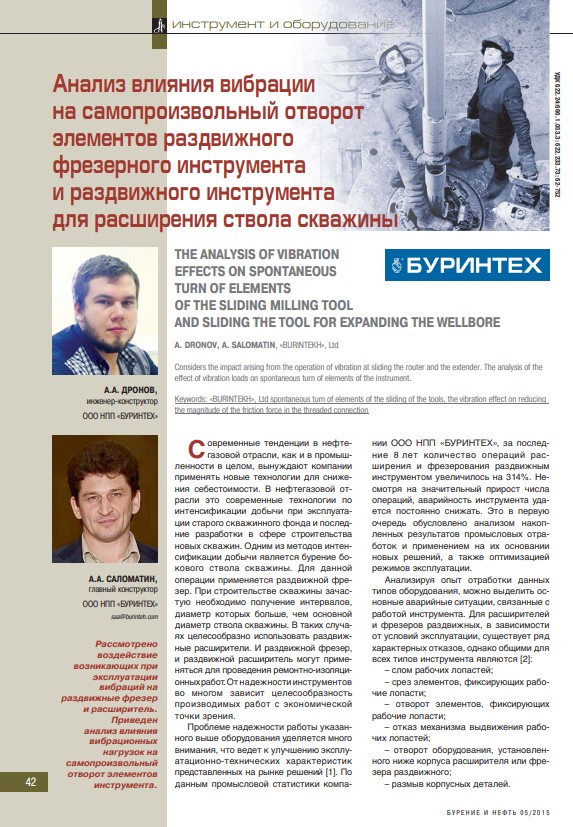

  • Анализ влияния вибрации на самопроизвольный отворот элементов раздвижного фрезерного инструмента и раздвижного инструмента для расширения ствола скважины

  • Анализ причин самопроизвольного отворота элементов раздвижного фрезерного и расширяющего инструмента

Патенты

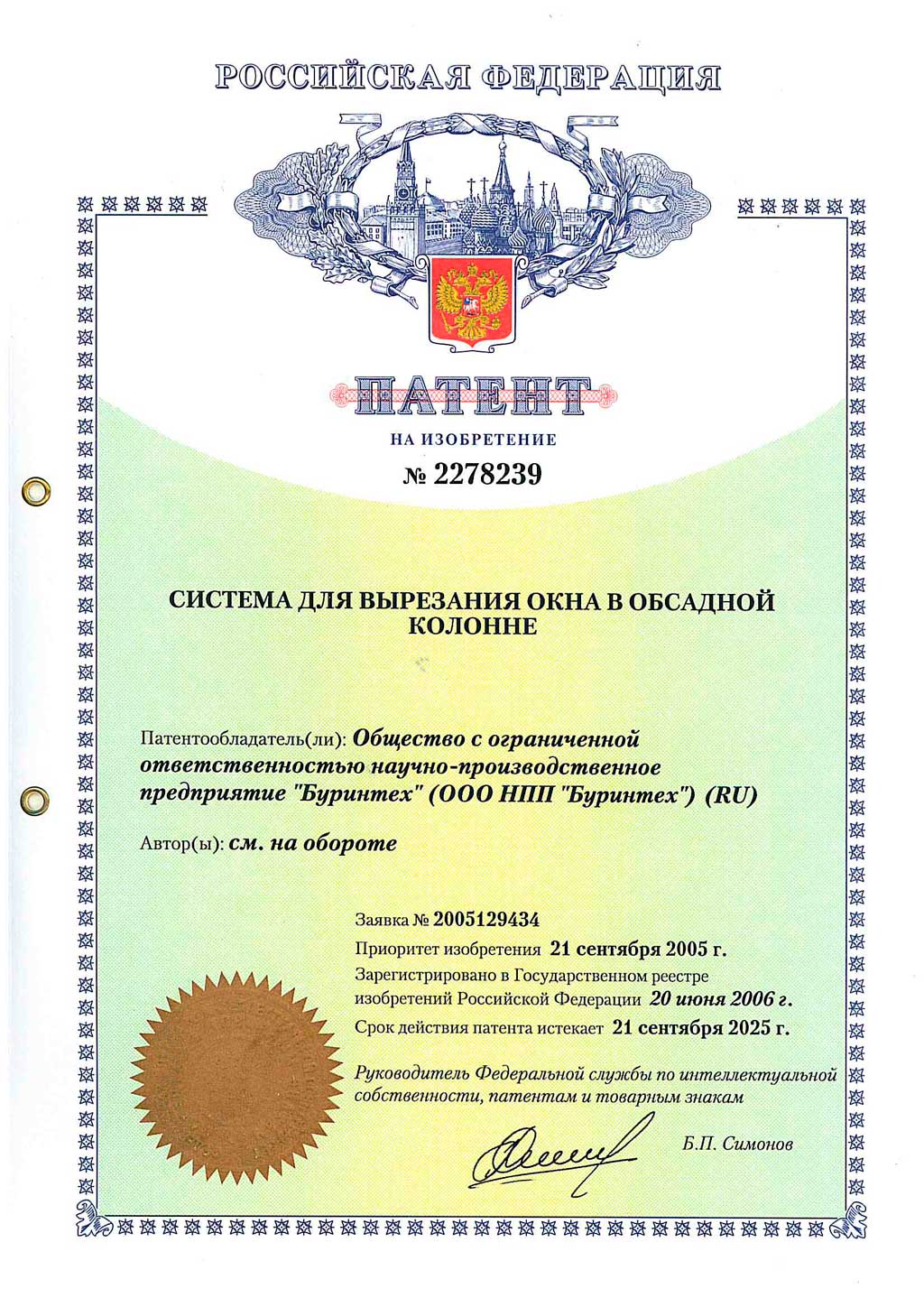

  • Система для вырезания окна в обсадной колонне
