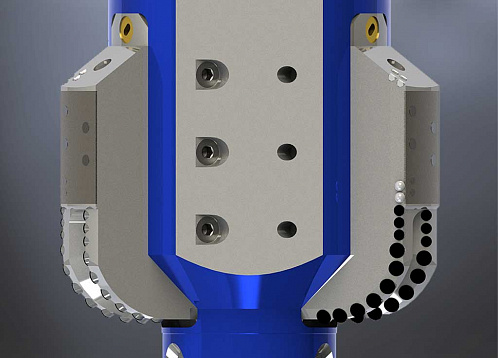

Сменные лопасти легко заменяются в условиях буровой, снижая эксплуатационные затраты на инструмент
Комплекты противозарезных устройств со сменными гидромониторными насадками для расширение ранее пробуренных интервалов

Обзор

Расширители лопастные типа РЛ предназначены для бурения скважин с пилот-долотом или расширения ранее пробуренных интервалов. Ресурс работы расширителей не уступает ресурсу долот PDC в аналогичных условиях, при этом расширение производится с высокими механическими скоростями. Лопасти расширителя оснащенные PDC-вооружением, имеют выбуривающие резцы и усиленную защиту калибрующей поверхности.

Расширители комплектуются сменными лопастями, легко заменяемыми в условиях буровой, что значительно снижает эксплуатационные затраты на ремонт и обслуживание инструмента.

Для эффективного удаления шлама расширители оснащаются сменными износостойкими гидравлическими насадками.

Для расширения ранее пробуренных интервалов ствола скважины расширитель может комплектоваться удлиняющим переводником и противозарезным устройством (ПЗУ), оснащенным шестью сменными гидромониторными насадками, пять из которых направлены вверх, одна – вниз.



Расширитель лопастной типа РЛ

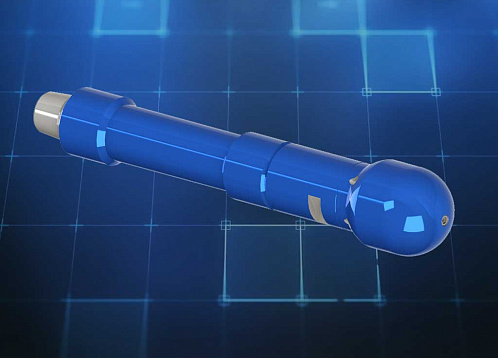

ПЗУ-280


Характеристики

Типоразмер

Наружный диаметр корпуса, мм

Мин. диаметр пилот. ствола (пилот-долота), мм

Макс. диаметр расши-рения, мм

Длина, мм

Присоеди-нительная резьба по ГОСТ 28487-90

РЛ-152-215,9

152

152,4

215,9

550

З-102/З-88

РЛ-216-295,3

235

215,9

295,3

780

З-117/З-117

РЛ-216-311

235

215,9

311

780

З-117/З-117

РЛ-295-394

310

295,3

394

980

З-147/З-152
З-171/З-152
З-171/З-171

РЛ-295-398

310

295,3

398

980

З-147/З-152
З-171/З-152
З-171/З-171

РЛ-295-444,5

310

295,3

444,5

980

З-147/З-152
З-171/З-152
З-171/З-171

РЛ-295-495

350

295,3

495

1000

З-147/З-152
З-171/З-152
З-171/З-171

РЛ-295-510

350

295,3

510

1000

З-147/З-152
З-171/З-152
З-171/З-171

РЛ-295-550

350

295,3

550

1000

З-147/З-152
З-171/З-152
З-171/З-171

РЛ-295-585

350

295,3

585

1000

З-147/З-152
З-171/З-152
З-171/З-171

РЛ-394-660,4

394

393,7

660,4

1000

З-171/З-171

РЛ-394-710

394

393,7

710

1000

З-171/З-171


Для расширения ранее пробуренных интервалов ствола скважины расширитель может комплектоваться удлиняющим переводником и противозарезным устройством (ПЗУ), оснащенным сменными гидромониторными насадками.


Тип ПЗУ

Типоразмеры расширителей

ПЗУ-140

РЛ-152-215,9

ПЗУ-200

РЛ-216-295,3
РЛ-216-311

ПЗУ-280

РЛ-295-394
РЛ-295-398
РЛ-295-444,5
РЛ-295-495
РЛ-295-510
РЛ-295-550
РЛ-295-585

ПЗУ-350

РЛ-394-660,4
РЛ-394-710

Публикации

  • PDC расширители производства НПП «Буринтех» решают проблему выноса шлама

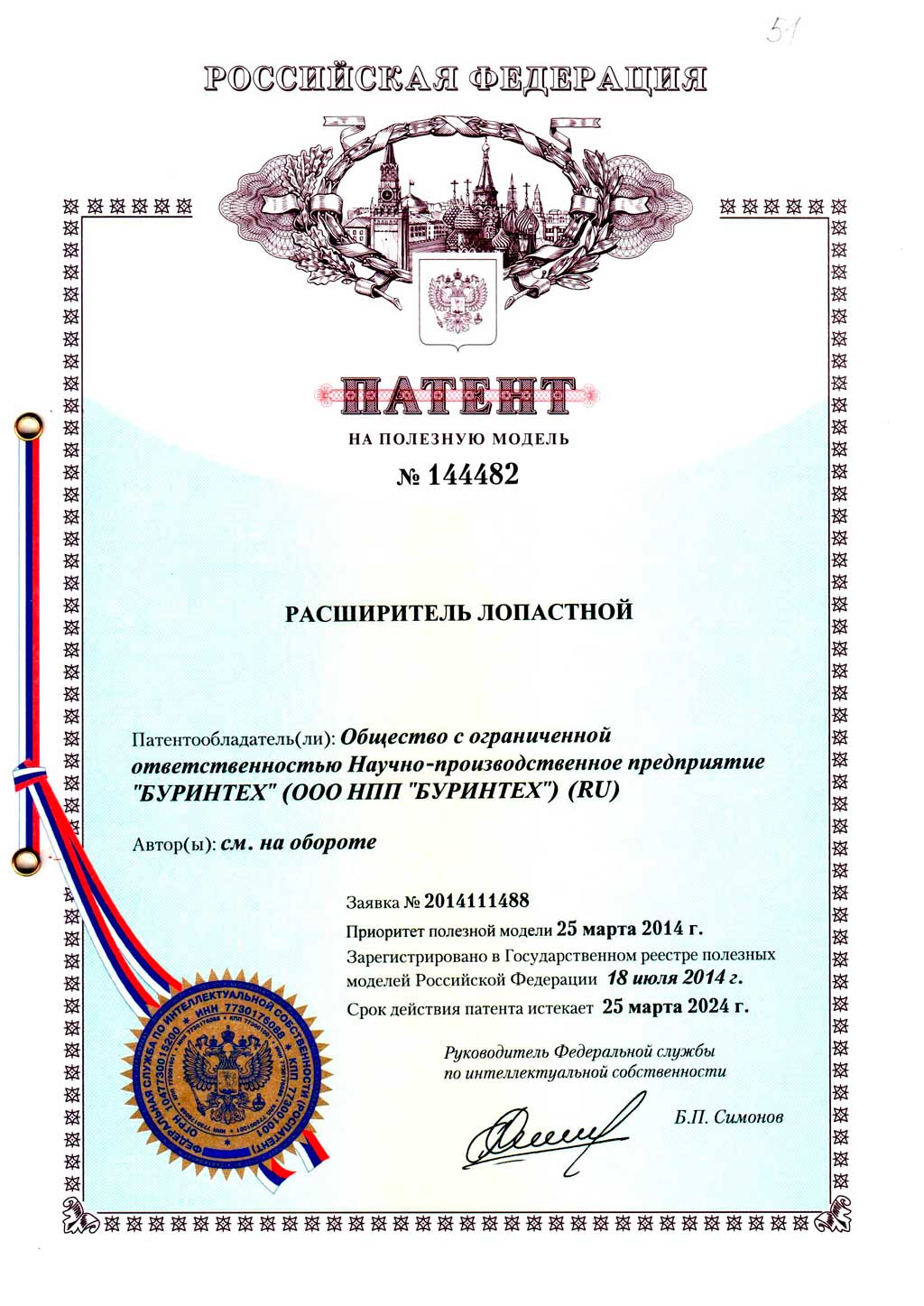

Патенты
