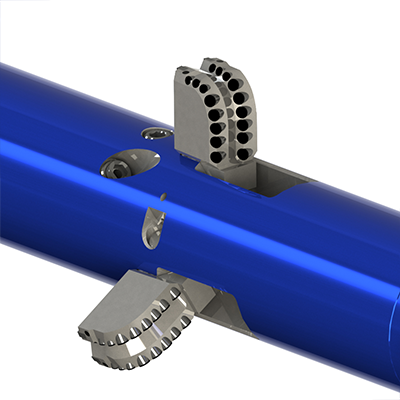

Выдвижение в рабочее положение лопастей осуществляется под действием перепада давления в корпусе расширителя
Широкая номенклатура выпускаемых расширителей, высокие эксплуатационные характеристики

Обзор

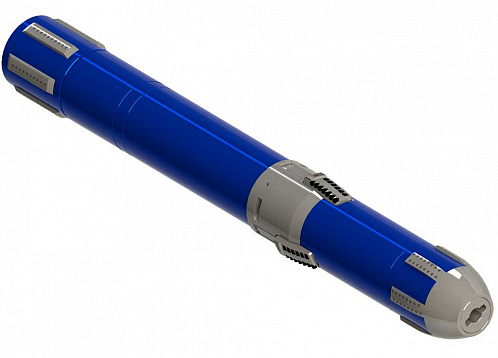

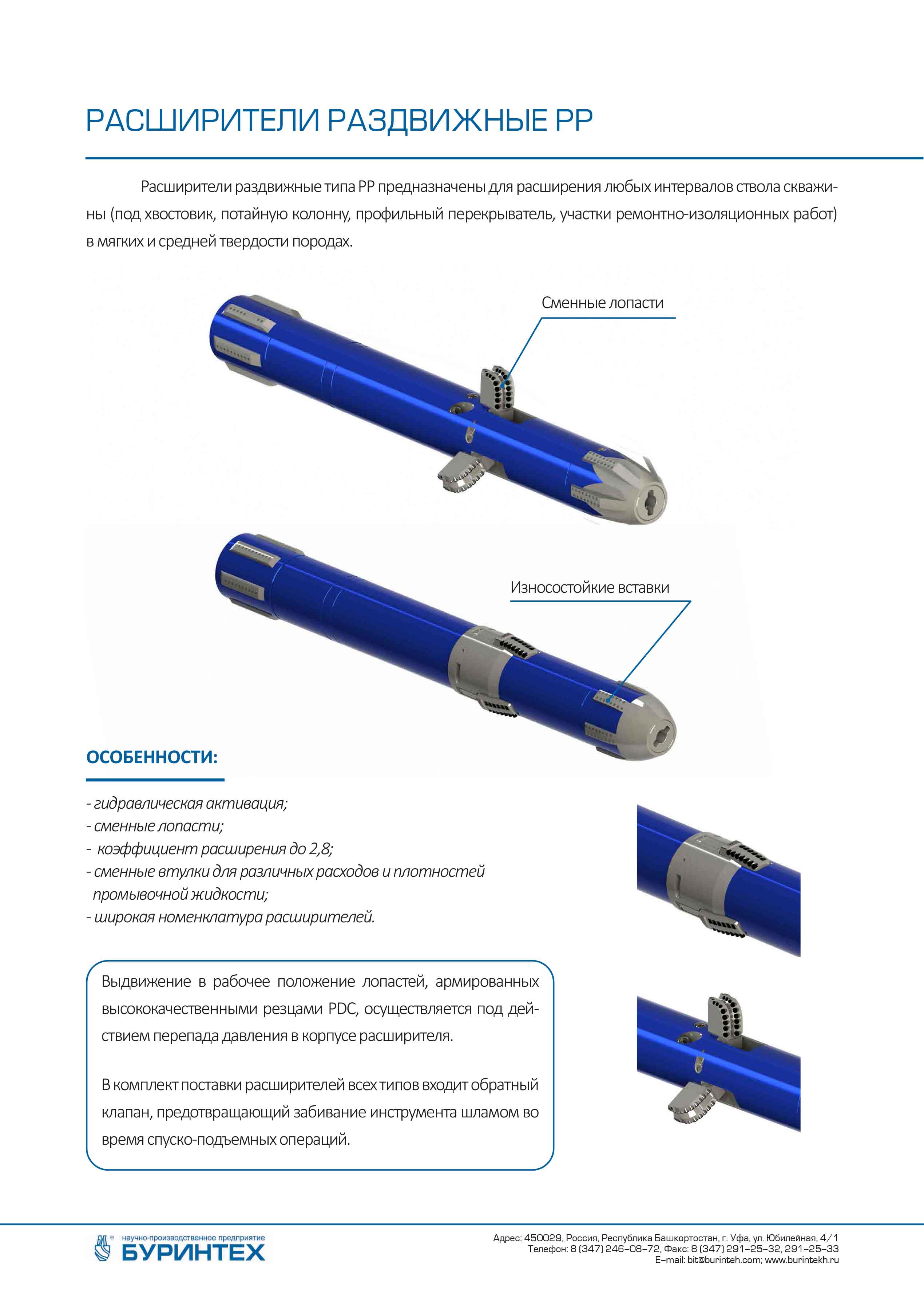

Расширитель раздвижной типа РР

Предназначен для расширения любых интервалов ствола скважины (под хвостовик, потайную колонну, профильный перекрыватель, участков ремонтно-изоляционных работ) в мягких и средней твердости породах.


Технические характеристики РР

...



...


Типоразмер Наружный диаметр корпуса, мм
Диаметры центраторов, мм Наружный диаметр по выдвинутым лопастям, мм Длина, мм Присоединительная резьба
ГОСТ 28487-90 API
РР-78-120-1
82 82 120 1022 З-66 2 3/8 Reg
РР-92-156-1
92 94 156 1076 З-73 NC-26
РР-94-142-1 94 94 142 1216 З-73 NC-26
РР-105-132-1Ц 105
114
132 1007
З-86 NC-31
РР-105-215-1 105 107 215 1200 З-86 NC-31
РР-118-127-1 118
118
127 1480
З-86 NC-31
РР-118-130-1 118 118 130 1480 З-86 NC-31
РР-118-132-1Ц 118 118 132 1425 З-86 NC-31
РР-118-137-1 118 118 137 1480 З-86 NC-31
РР-118-146-1Ц 118 118 146 1425 З-86 NC-31
РР-118-149-1 118 118 149 1480 З-86 NC-31
РР-118-152-1 118 118 152 1480 З-86 NC-31
РР-118-156-1 118 118 156 1480 З-86 NC-31
РР-115-226-1 115 116 226 1295 З-86 NC-31
РР-115-226-1.118 115 118 226 1295 З-86 NC-31
РР-120-192-1 120 122 192 1295 З-86 NC-31
РР-120-226-1 120 122 226
1295 З-86 NC-31
РР-120-226-1.136 120 136 226 1295 З-86 NC-31
РР-122-156-1 122 138 156 1503 З-86 NC-31
РР-132-168-1 132
142 168
1685
З-102 NC-38
РР-132-168.138 132 138 168 1685 З-102 NC-38
РР-132-226-1 132 136 226 1420 З-102 NC-38
РР-138-175-1 138
148 175 1747 З-102 NC-38
РР-138-190,5-1 138 160 190,5
1368
З-102 NC-38
РР-138-190,5-1.139 138 139
190,5 1368 З-102 NC-38
РР-138-215,9-1 138 139 215,9 1368 З-102 NC-38
РР-138-226-1 138 142
226 1366
З-102 NC-38
РР-138-240-1 138 142 240 1366 З-102 NC-38
РР-138-280-1 138 142 280 1366 З-102 NC-38
РР-142-400-1 142
142
400 1426 З-102 NC-38
РР-142-500-1 142
142
500
1426 З-102 NC-38
РР-158-194-1Ц 158
161
194
1400 З-133 NC-50
РР-185-240-1 185
212
240 1694 З-147 5 ½ FH
РР-185-310-1 185 212 310 1694 З-147 5 ½ FH
РР-185-380-1 185 212 380 1694 З-147 5 ½ FH
РР-208-220,7-1 208
212 220,7 1825 З-147 5 ½ FH
РР-206-240-1 206
212 240 1825 З-147 5 ½ FH
РР-208-240-1 208
212 240 1825 З-147 5 ½ FH
РР-208-400-1 208 212 400 1705 З-147 5 ½ FH
РР-260-310-1 260 290 310
1950 З-171 6 5 ½ FH
РР-260-330-1 260 290 330
1950 З-171 6 5 ½ FH


Расширитель раздвижной типа РР Н

Предназначен для расширения любых интервалов ствола скважины в составе КНБК с пилот-долотом или ранее пробуренного участка.


Технические характеристики РР Н
Типоразмер Наружный диаметр корпуса, мм
Диаметры центраторов, мм Наружный диаметр по выдвинутым лопастям, мм Длина, мм Присоединительная резьба
ГОСТ 28487-90 API
РР-118-132Н
118 118 132 1194
З-86
NC-31
PP-118-137H 118 118 137 1194
З-86
NC-31
РР-118-146Н 118 118 146 1194
З-86
NC-31
РР-118-156Н 118 118 156 1194
З-86
NC-31
РР-138-175Н 138 148
175 1230
З-102
NC-38
РР-158-194Н 158 161
194 1250
З-133
NC-50
РР-208-226Н 208 212
226 1475
З-147
5 ½ FH
РР-208-240Н
208 212
240 1475
З-147
5 ½ FH



Расширитель раздвижной типа РР Сп

Предназначен для проведения специальных операций в открытом стволе скважины, подразумевающих формирование уступа для последующего отхода от основного ствола наклонно-направленной скважины.


Технические характеристики РР Сп
Типоразмер Наружный диаметр корпуса, мм
Диаметры центраторов, мм Наружный диаметр по выдвинутым лопастям, мм Длина, мм Присоединительная резьба
ГОСТ 28487-90 API
РР-78-120 Сп-1
82
82 120 1022 З-66 2 ⅜ Reg
РР-94-142 Сп-1
94 94 137
1216
З-73
NC-26
РР-118-156 Сп-1
118 118 156
1480
З-86
NC-31
РР-138-200 Сп-1
138 141
200
1747
З-86
NC-31

В комплект поставки всех типов расширителей входят обратный клапан, предотвращающий забивание инструмента шламом во время спуско-подъемных операций, и сменные лопасти, легко заменяемые в условиях буровой, что значительно снижает эксплуатационные затраты на ремонт и обслуживание инструмента.

Документация

Отзывы

  • ЗАО «Октопус» выполнило работы по расширке открытого ствола оборудованием НПП «БУРИНТЕХ». Оборудование соответствует запрашиваемым требованиям, обладает увеличенным ресурсом проходки, износостойкое и ремонтопригодное.

  • ООО «НЭУ» привлекло к работе инженерно-техническую службу НПП «БУРИНТЕХ» по использованию раздвижными расширителями РР-118/146. Работы выполнены качественно, без отклонений от программы.

  • Отзыв ООО «Газпром подземремонт Оренбург» об эффективности оказанных услуг: при проведении работ по ликвидации нижних водоперетоков при проведении РИР в газоконденсатных скважинах применяется оборудование и реагенты НПП «БУРИНТЕХ».

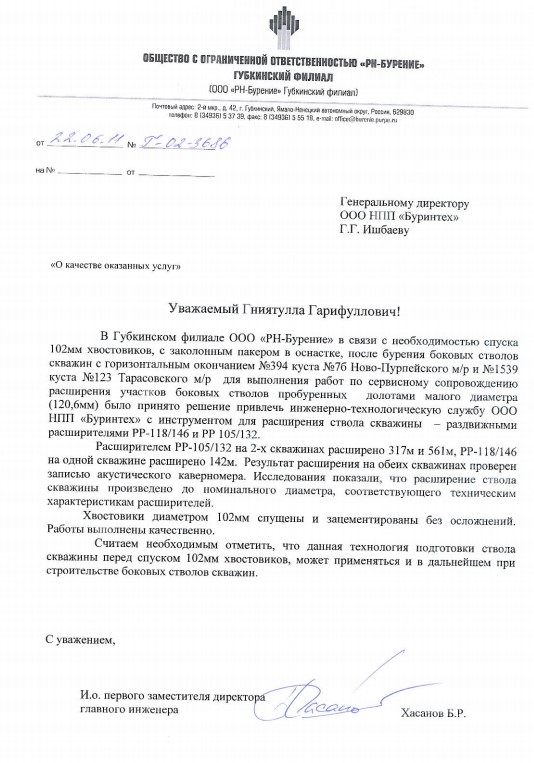

  • Губкинский филиал ООО «РН-Бурение» привлек к работе инженерно-техническую службу НПП «БУРИНТЕХ» с раздвижными расширителями РР-118/146 и РР 105/132. Расширение ствола скважины произведено до номинального диаметра, работы выполнены качественно.

Публикации

  • Анализ причин самопроизвольного отворота элементов раздвижного фрезерного и расширяющего инструмента

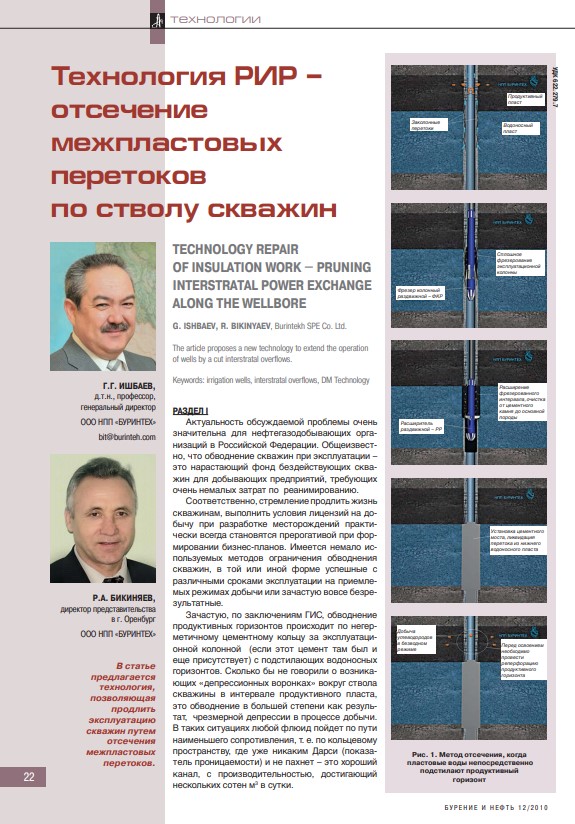

  • Технология РИР - отсечение межпластовых перетоков по стволу скважин

  • Губкинский филиал ООО «РН-Бурение» привлек к работе инженерно-техническую службу НПП «БУРИНТЕХ» с раздвижными расширителями РР-118/146 и РР 105/132. Расширение ствола скважины произведено до номинального диаметра, работы выполнены качественно.

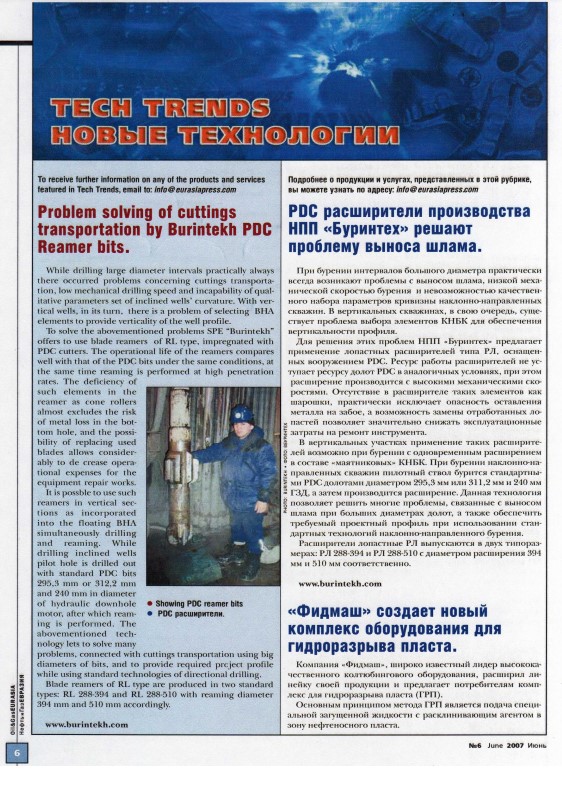

  • PDC расширители производства НПП «Буринтех» решают проблему выноса шлама

Патенты

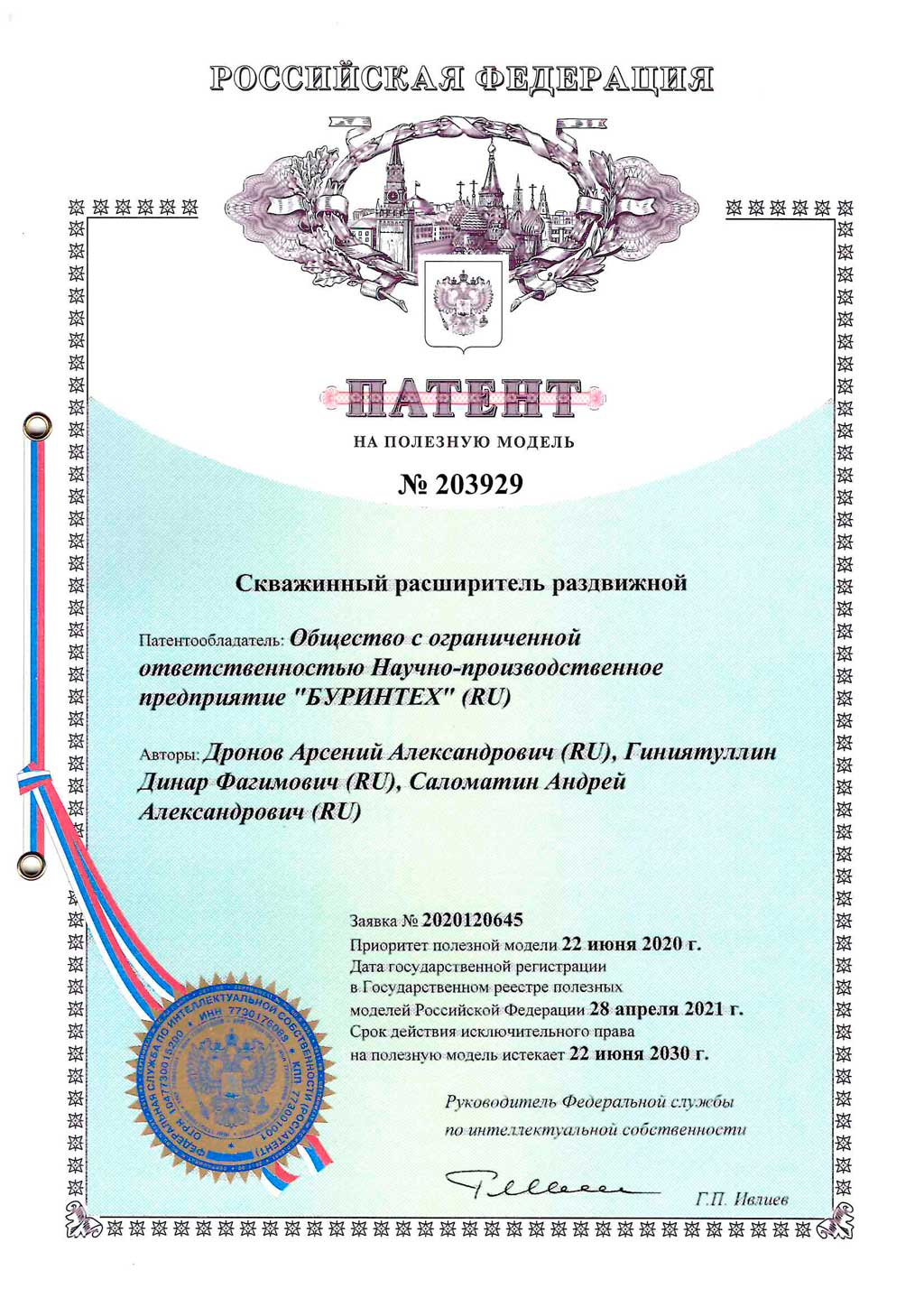

  • Скважинный расширитель раздвижной

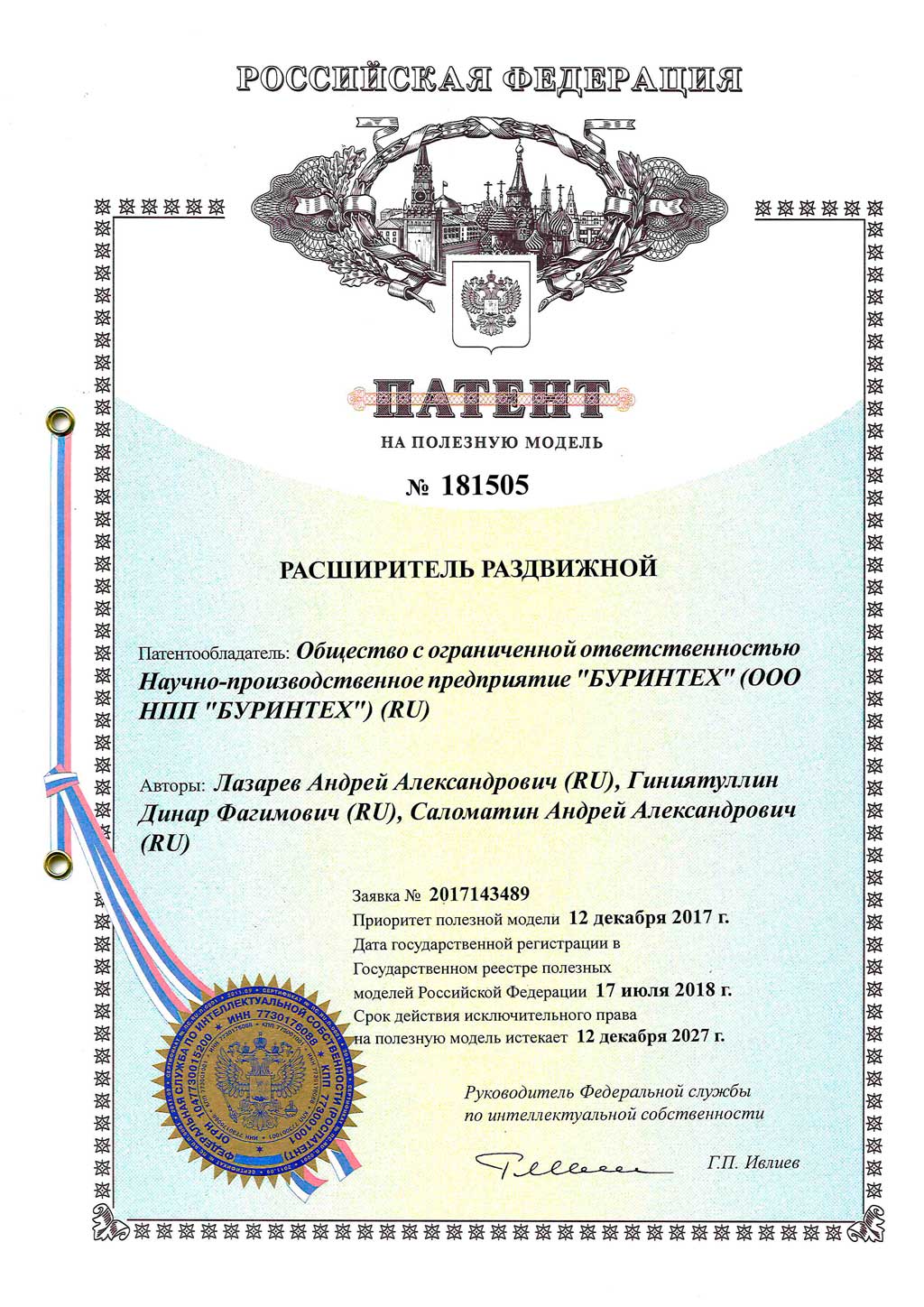

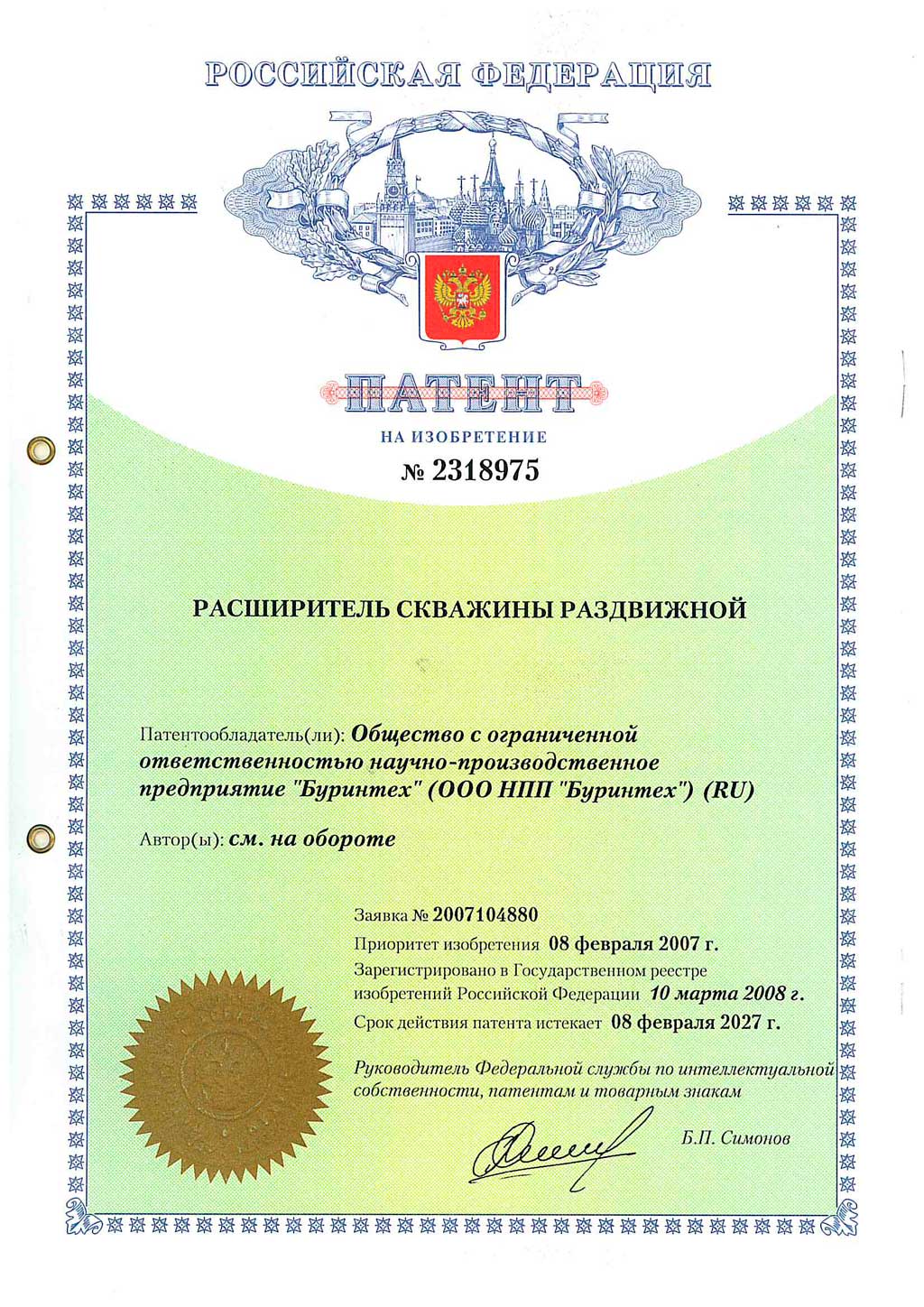

  • Расширитель скважины раздвижной
