Протекторы забойные
Эффективно устраняет «Stick-slip» эффект при скачках реактивного момента
Небольшие габаритные размеры позволяют устанавливать устройство под забойным двигателем
Создает оптимальные осевые нагрузки на долото с гашением продольных и крутильных колебаний

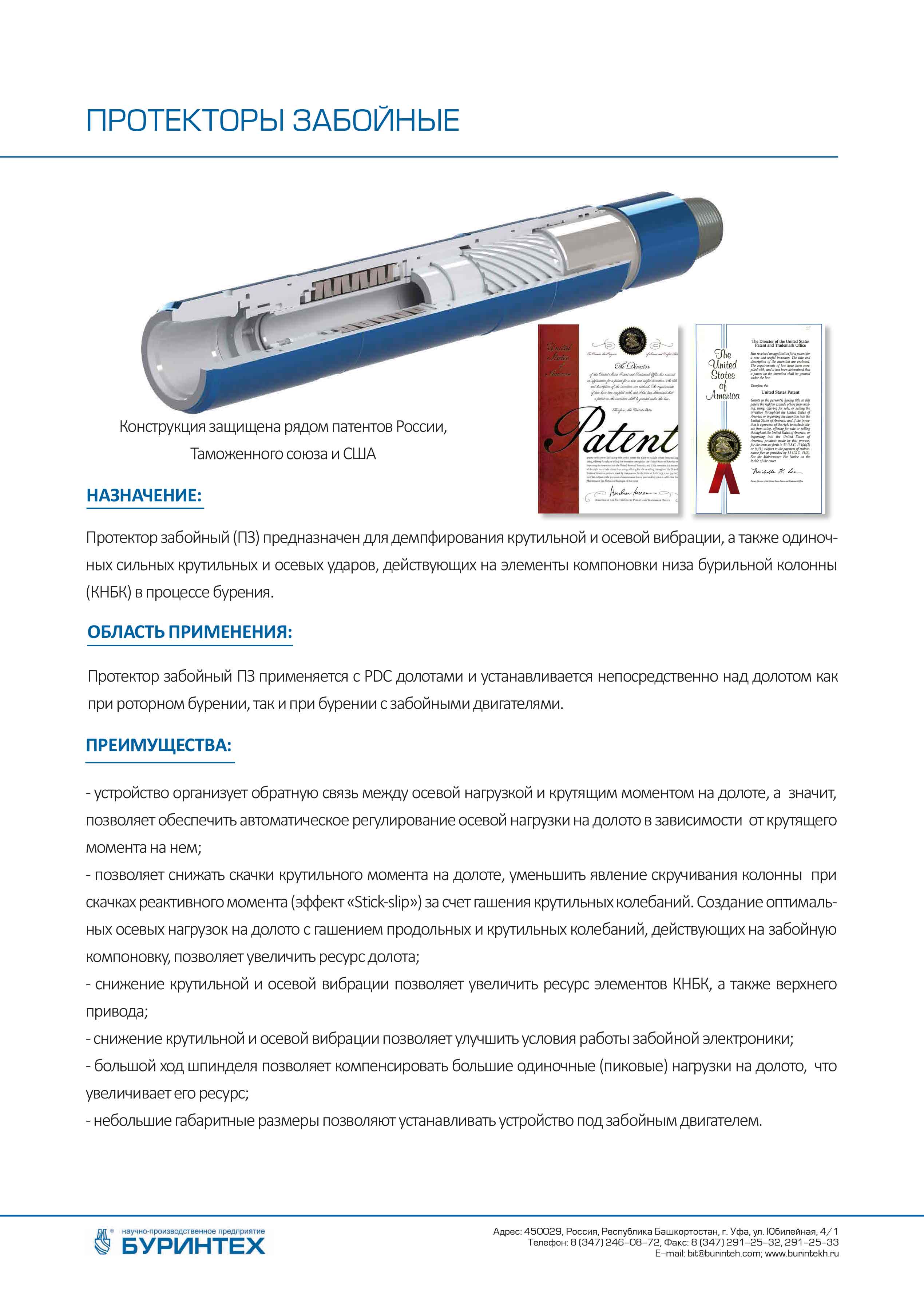

Обзор
Является собственной оригинальной разработкой НПП «БУРИНТЕХ», защищенной рядом патентов России, Таможенного Союза и США.

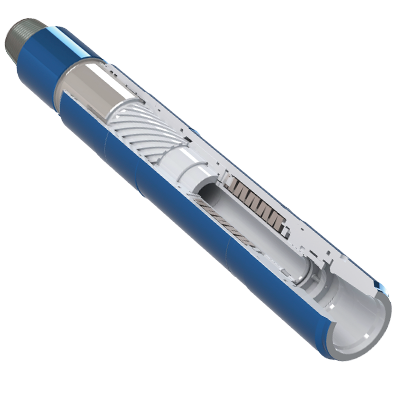

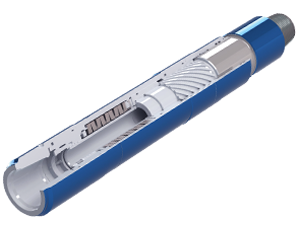

Протектор забойный типа ПЗ предназначен для демпфирования крутильной и осевой вибрации, одиночных сильных крутильных и осевых ударов, действующих на PDC долото в процессе бурения, а также для обеспечения оптимального равномерного нагружения породоразрушающего инструмента осевой нагрузкой.
Протектор забойный устанавливается непосредственно над долотом как при бурении с верхним приводом, так и гидравлическими забойными двигателями.
Область применения:
Протектор забойный ПЗ применяется с PDC-долотами и устанавливается непосредственно над долотом как при роторном бурении, так и при бурении с забойными двигателями.
Протектор забойный типа ПЗП применяется с шарошечными долотами и устанавливается непосредственно над долотом, а также с PDC-долотами при установке над ВЗД (или телесистемой).
Основные преимущества:
- устройство организует обратную связь между осевой нагрузкой и крутящим моментом на долоте, что позволяет обеспечить автоматическое регулирование осевой нагрузки на долото в зависимости от крутящего момента на нем;
- позволяет снижать скачки крутильного момента на долоте, уменьшить явление скручивания колонны при скачках реактивного момента («Stick-slip» эффект) за счет гашения крутильных колебаний. Создает оптимальные осевые нагрузки на долото с одновременным гашением продольных и крутильных колебаний, действующих на забойную компоновку, что позволяет увеличить ресурс долота;
- снижение крутильной и осевой вибрации позволяет увеличить ресурс элементов КНБК, а также верхнего привода;
- снижение крутильной и осевой вибрации позволяет улучшить условия работы забойной электроники;
- большой ход шпинделя позволяет компенсировать большие одиночные (пиковые) нагрузки на долото, что позволяет увеличить его ресурс;
- небольшие габаритные размеры позволяют устанавливать устройство под забойным двигателем.
Характеристики
ПЗ-108-30
Технические характеристики:
|
Наружный диаметр, мм |
108 |
|
Диаметр проходного канала, мм |
22 |
|
Длина, мм |
650 |
|
Длина монтажная (в колонне), мм |
560 |
|
Масса, кг |
35 |
|
Номинальные режимы демпфирования: - по осевым нагрузкам, кН |
15…135 |
|
Максимальная рабочая растягивающая нагрузка, кН |
200 |
|
Температура эксплуатации, не более, ℃ |
120 |
|
Демпфирующая и охлаждающая жидкость |
Окружающая среда |
|
Диаметр применяемых PDC долот, мм |
118...127 |
|
Присоединительные резьбы: -вверху -внизу |
ниппель З-76 муфта З-76 |
*Вследствие непрерывного совершенствования изделий возможны незначительные отличия от параметров указанных в таблице.
ПЗ-215-50
Технические характеристики:
|
Наружный диаметр, мм |
215…219 |
|
Диаметр проходного канала, мм |
73 |
|
Длина, мм |
1610 |
|
Длина монтажная (в колонне), мм |
1480 |
|
Масса, кг |
330 |
|
Номинальные режимы демпфирования: - по осевым нагрузкам, кН |
25…450 |
|
Демпфирующая и охлаждающая жидкость |
Окружающая среда |
|
Присоединительные резьбы по ГОСТ 28487-90: -вверху -внизу |
ниппель З-152 муфта З-152
|
|
Максимальная статическая растягивающая нагрузка, опасная для целостности устройства, кН |
4500 |
|
Крутящий момент, опасный для целостности протектора, кН*м |
77 |
|
Диаметр применяемых PDC-долот, мм |
245-295 |
|
Температура эксплуатации, не более, ℃ |
120 |
*Вследствие непрерывного совершенствования изделий возможны незначительные отличия от параметров указанных в таблице.
ПЗ-295-80
Технические характеристики:
|
Максимальный наружный диаметр, мм |
295 |
|
Диаметр проходного канала, мм |
76,2 |
|
Длина, мм |
4685 |
|
Длина монтажная (в колонне), мм |
4552 |
|
Масса, кг |
1900 |
|
Номинальные режимы демпфирования: - по осевым нагрузкам, кН |
140…450 |
|
Демпфирующая и охлаждающая жидкость |
Окружающая среда |
|
Присоединительные резьбы: -вверху -внизу |
ниппель З-177 муфта З-177 |
|
Диаметр применяемых PDC-долот не более, мм |
609 |
|
Рекомендуемый крутящий момент свинчивания замкового соединения, кН*м |
65 - 71 |
|
Температура эксплуатации, не более, ℃ |
120 |
*Вследствие непрерывного совершенствования изделий возможны незначительные отличия от параметров указанных в таблице.
ПЗП-172-80М
Технические характеристики:
|
Наружный диаметр, мм |
178 |
|
Диаметр проходного канала, мм |
50,8 |
|
Длина, мм |
4175 |
|
Длина монтажная (в колонне), мм |
4061 |
|
Масса, кг |
700 |
|
Номинальные режимы демпфирования: - по осевым нагрузкам, кН |
35…130 |
|
Температура эксплуатации, не более, ℃ |
120 |
|
Демпфирующая и охлаждающая жидкость |
Окружающая среда |
|
Присоединительные резьбы: -вверху -внизу |
муфта З-133 ниппель З-133 |
*Вследствие непрерывного совершенствования изделий возможны незначительные отличия от параметров указанных в таблице.
ПЗП-215-50
Технические характеристики:
|
Наружный диаметр, мм |
215…219 |
|
Диаметр проходного канала, мм |
73 |
|
Длина, мм |
1610 |
|
Длина монтажная (в колонне), мм |
1480 |
|
Масса, кг |
330 |
|
Номинальные режимы демпфирования: - по осевым нагрузкам, кН |
25…450 |
|
Демпфирующая и охлаждающая жидкость |
Окружающая среда |
|
Присоединительные резьбы по ГОСТ 28487-90: -вверху -внизу Рекомендуемый крутящий момент свинчивания замкового соединения, кН‧м |
ниппель З-152 муфта З-152
27-30 |
|
Максимальная статическая растягивающая нагрузка, опасная для целостности, кН |
4500 |
|
Крутящий момент, опасный для целостности протектора, кН*м |
77 |
|
Диаметр применяемых шарошечных долот, мм |
245-295 |
|
Температура эксплуатации, не более, ℃ |
120 |
*Вследствие непрерывного совершенствования изделий возможны незначительные отличия от параметров указанных в таблице.
ПЗП-244-80М
Технические характеристики:
|
Максимальный наружный диаметр, мм |
244 |
|
Диаметр проходного канала, мм |
73 |
|
Длина, мм |
4576 |
|
Длина монтажная (в колонне), мм |
4449 |
|
Масса, не более, кг |
1340 |
|
Номинальные режимы демпфирования: - по осевым нагрузкам, кН |
30…450 |
|
Демпфирующая и охлаждающая жидкость |
Окружающая среда |
|
Присоединительные резьбы: -вверху -внизу |
муфта З-171 ниппель З-171 |
|
Габарит применяемого винтового забойного двигателя, мм |
240 |
|
Температура эксплуатации, не более, °С |
120 |
*Вследствие непрерывного совершенствования изделий возможны незначительные отличия от параметров указанных в таблице.
ПЗП-295-80
Технические характеристики:
|
Максимальный наружный диаметр, мм |
295 |
|
Диаметр проходного канала, мм |
76,2 |
|
Длина, мм |
2835 |
|
Длина монтажная (в колонне), мм |
2700 |
|
Масса, кг |
1165 |
|
Номинальные режимы демпфирования: - по осевым нагрузкам, кН |
25…450 |
|
Демпфирующая и охлаждающая жидкость |
Окружающая среда |
|
Присоединительные резьбы: -вверху -внизу |
ниппель З-177 муфта З-177 |
|
Диаметр применяемых долот, мм |
375 - 508 |
|
Диаметр применяемых PDC-долот не более, мм |
660 |
|
Температура эксплуатации, не более, ℃ |
120 |
*Вследствие непрерывного совершенствования изделий возможны незначительные отличия от параметров указанных в таблице.

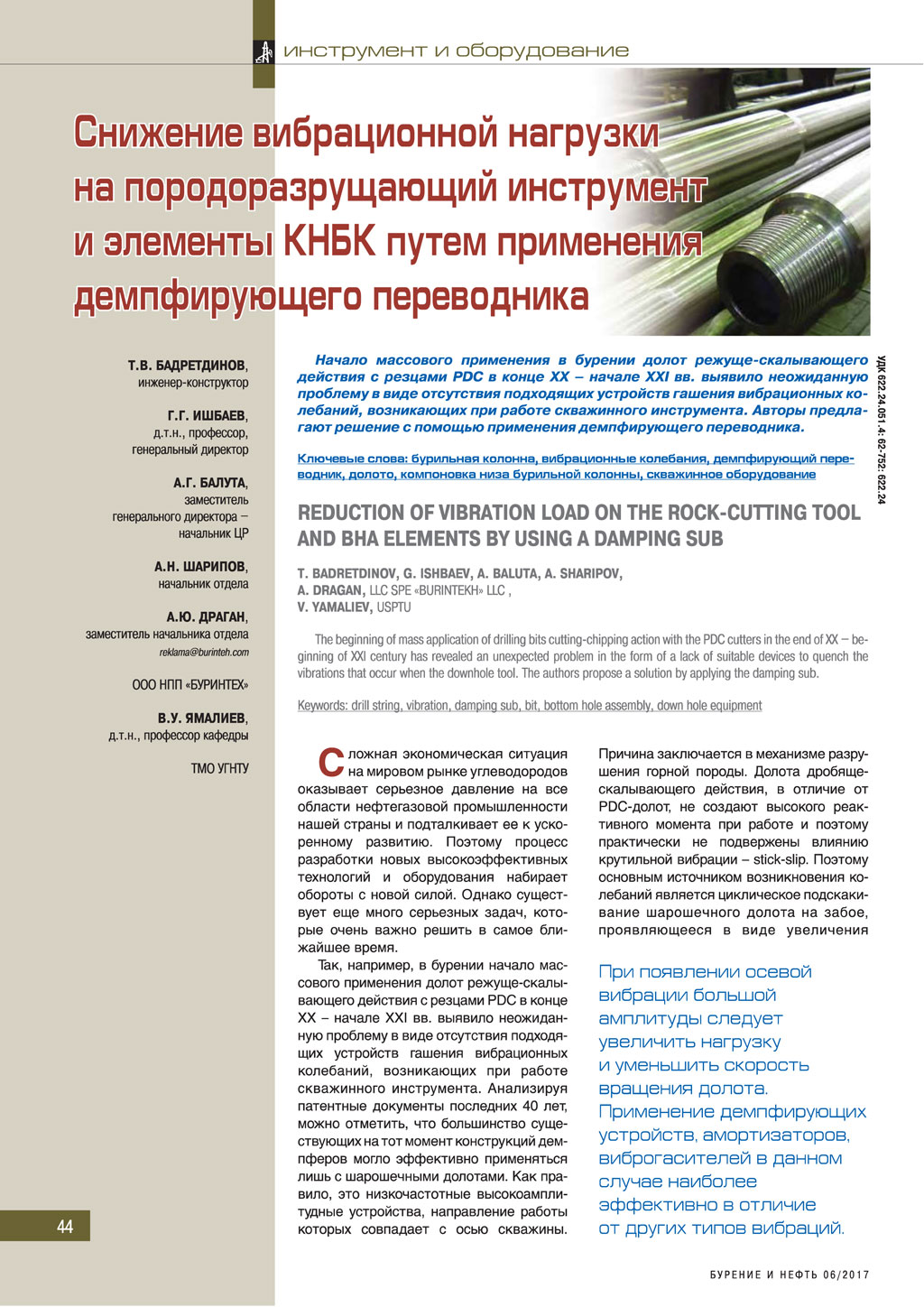

Публикации
