Является собственной оригинальной разработкой предприятия, защищенной патентом.
Обеспечивает плавность подачи нагрузки на долото и увеличивает его ресурс
Существенное увеличение механической скорости и сокращение количество СПО

Обзор

Является собственной оригинальной разработкой НПП «БУРИНТЕХ», защищенной рядом патентов России, Таможенного Союза и США.

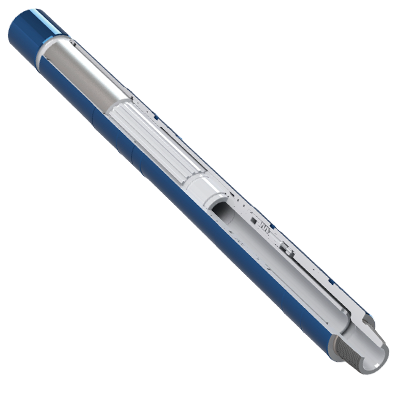

Корректор подачи – демпфер типа КПД предназначен для обеспечения оптимального равномерного нагружения породоразрушающего инструмента осевой нагрузкой, когда движение бурильной колонны в результате трения осуществляется неравномерно, рывками, а также для демпфирования осевых и крутильных нагрузок, действующих на долото в процессе бурения.

Корректор подачи – демпфер устанавливается над забойным двигателем или телесистемой и не требует для работы дополнительного перепада давления.

Область применения: Бурение горизонтальных и наклонно-направленных скважин.

Основные преимущества:

  • КПД имеет прямоточный проходной канал и не создает дополнительный перепад давления в процессе работы;
  • КПД организует обратную связь между крутящим моментом и осевой нагрузкой, что позволяет осуществить автоматическое регулирование осевой нагрузки на долото с одновременным гашением осевых и крутильных колебаний;
  • КПД способствует обеспечению плавности подачи нагрузки на долото с одновременным гашением осевой и крутильной вибрации, что позволяет повысить надежность работы всего КНБК и улучшить его управляемость;
  • КПД в процессе циркуляции не создает пульсаций давления, тем самым не снижает качество сигнала телеметрической системы с гидравлическим каналом связи.

Характеристики

КПД-108-300

Технические характеристики:


Максимальный наружный диаметр, мм

110

Диаметр проходного канала, мм

50,8

Длина, мм

1955

Длина монтажная (в колонне), мм

1870

Масса, кг

100

Номинальная осевая сила подачи, кН

40…64

Допустимая рабочая растягивающая нагрузка, кН

1330

Растягивающая нагрузка, опасная для целостности устройства, кН

2000

Допустимый рабочий крутящий момент, кН∙м

12,2

Крутящий момент, опасный для целостности устройства, кН∙м

18,3

Присоединительные резьбы:

- вверху

- внизу

муфта З-86

ниппель З-86

Температура эксплуатации, не более, ℃

120


*Вследствие непрерывного совершенствования изделий возможны незначительные отличия от параметров указанных в таблице

КПД-124-300

Технические характеристики:

Максимальный наружный диаметр, мм

127,8

Диаметр проходного канала, мм

50,8

Длина, мм

2216

Длина монтажная (в колонне), мм

2116

Масса, кг

160

Номинальная осевая сила подачи, кН

70…90

Допустимая рабочая растягивающая нагрузка, кН

1330

Растягивающая нагрузка, опасная для целостности

устройства, кН

2000

Допустимый рабочий крутящий момент, кН∙м

20

Крутящий момент, опасный для целостности

устройства, кН∙м

30

Присоединительные резьбы:

- вверху

- внизу

муфта З-102

ниппель З-102

Температура эксплуатации, не более, ℃

120





*Вследствие непрерывного совершенствования изделий возможны незначительные отличия от параметров указанных в таблице.

КПД-172-300

Технические характеристики:


Максимальный наружный диаметр, мм

178

Диаметр проходного канала, мм

76,2

Длина, мм

2285

Длина монтажная (в колонне), мм

2185

Масса, кг

270

Номинальная осевая сила подачи, кН

140…170

Допустимая рабочая растягивающая нагрузка, кН

2340

Растягивающая нагрузка, опасная для целостности устройства, кН

3500

Допустимый рабочий крутящий момент, кН∙м

37

Крутящий момент, опасный для целостности устройства, кН∙м

55,4

Присоединительные резьбы:

- вверху

- внизу

муфта З-133

ниппель З-133

Температура эксплуатации, не более, ℃

120


*Вследствие непрерывного совершенствования изделий возможны незначительные отличия от параметров указанных в таблице.

Публикации

  • Снижение вибрационной нагрузки на породоразрушающий инструмент и элементы КНБК путем применения демпфирующего переводника

  • Современные элементы КНБК от компании «БУРИНТЕХ»

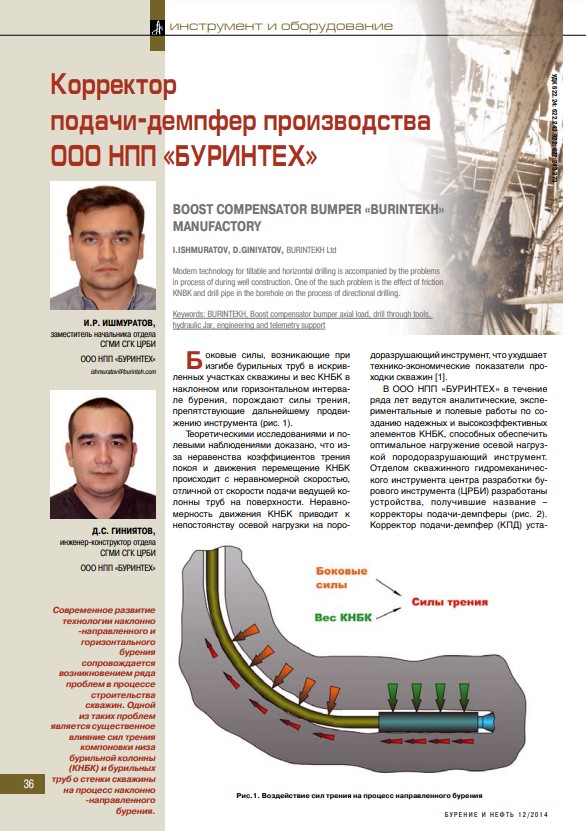

  • Корректор подачи-демпфер и протектор забойный производства ООО НПП «БУРИНТЕХ»

  • Корректор подачи ­демпфер производства ООО НПП «БУРИНТЕХ»

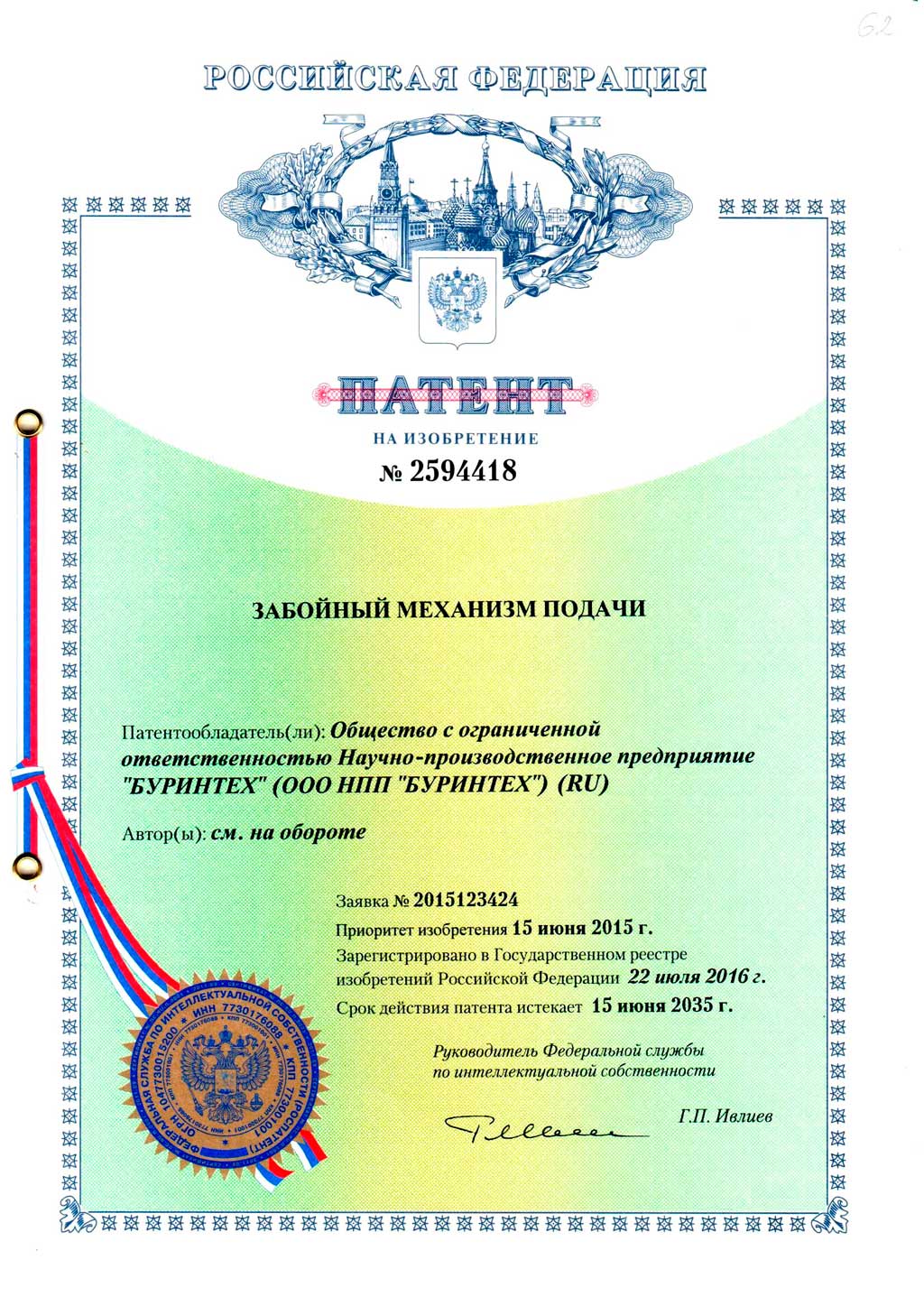

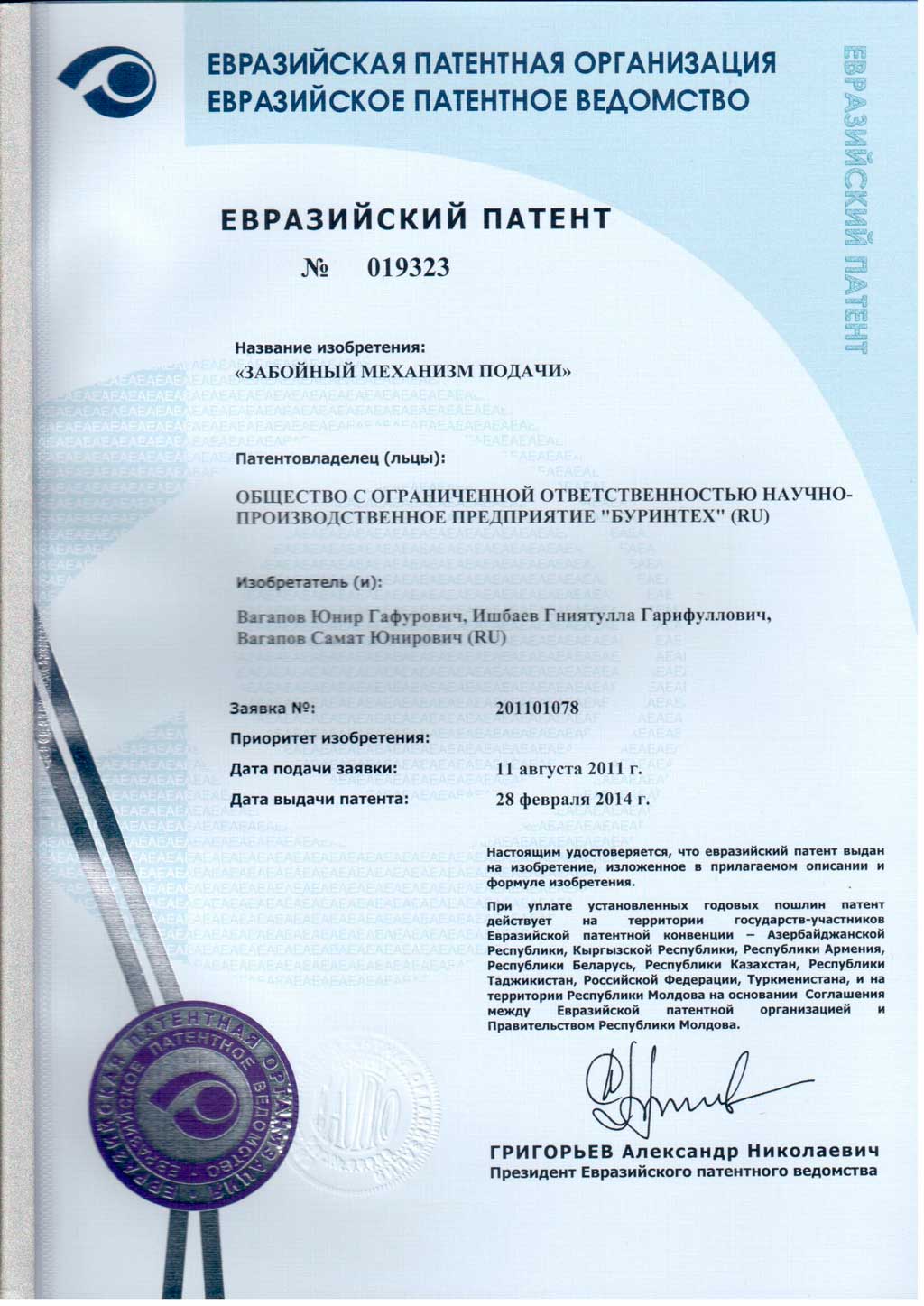

Патенты

  • Буровой демпфер продольных и крутльных колебаний

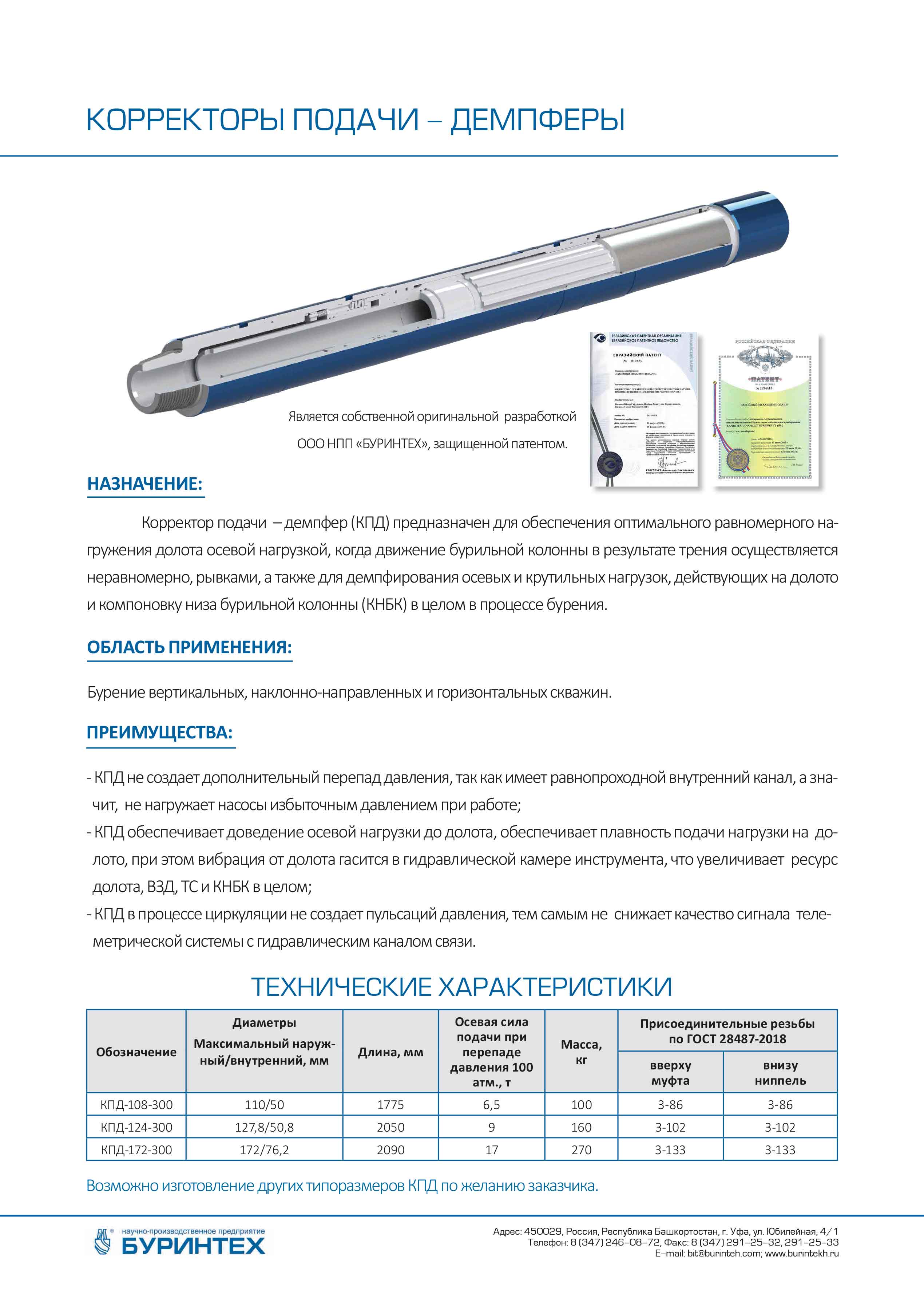

Брошюры
