Конструкции долот,оборудование, производственные процессы и система контроля качества соответствуют требованиям стандартов API Q1 и ISO 9001
Предлагаем самый широкий спектр конструкций для решения задач любой сложности
Каждая конструкция воплощает в себе многолетний опыт проектирования и изготовления, самые строгие критерии приемочных испытаний

Обзор

Шарошечные долота компании ООО НПП «БУРИНТЕХ» обеспечивают высочайший уровень надежности и производительности. Каждая конструкция воплощает в себе многолетний опыт проектирования и изготовления, строгие критерии приемочных испытаний, многократные тесты в полевых условиях. Мы можем предложить широкий спектр конструкций для решения задач любой сложности.

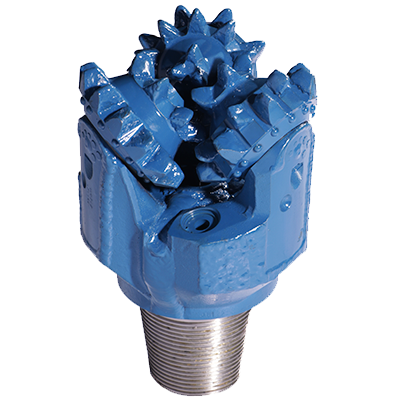

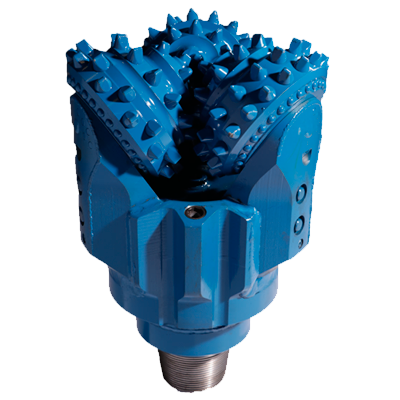

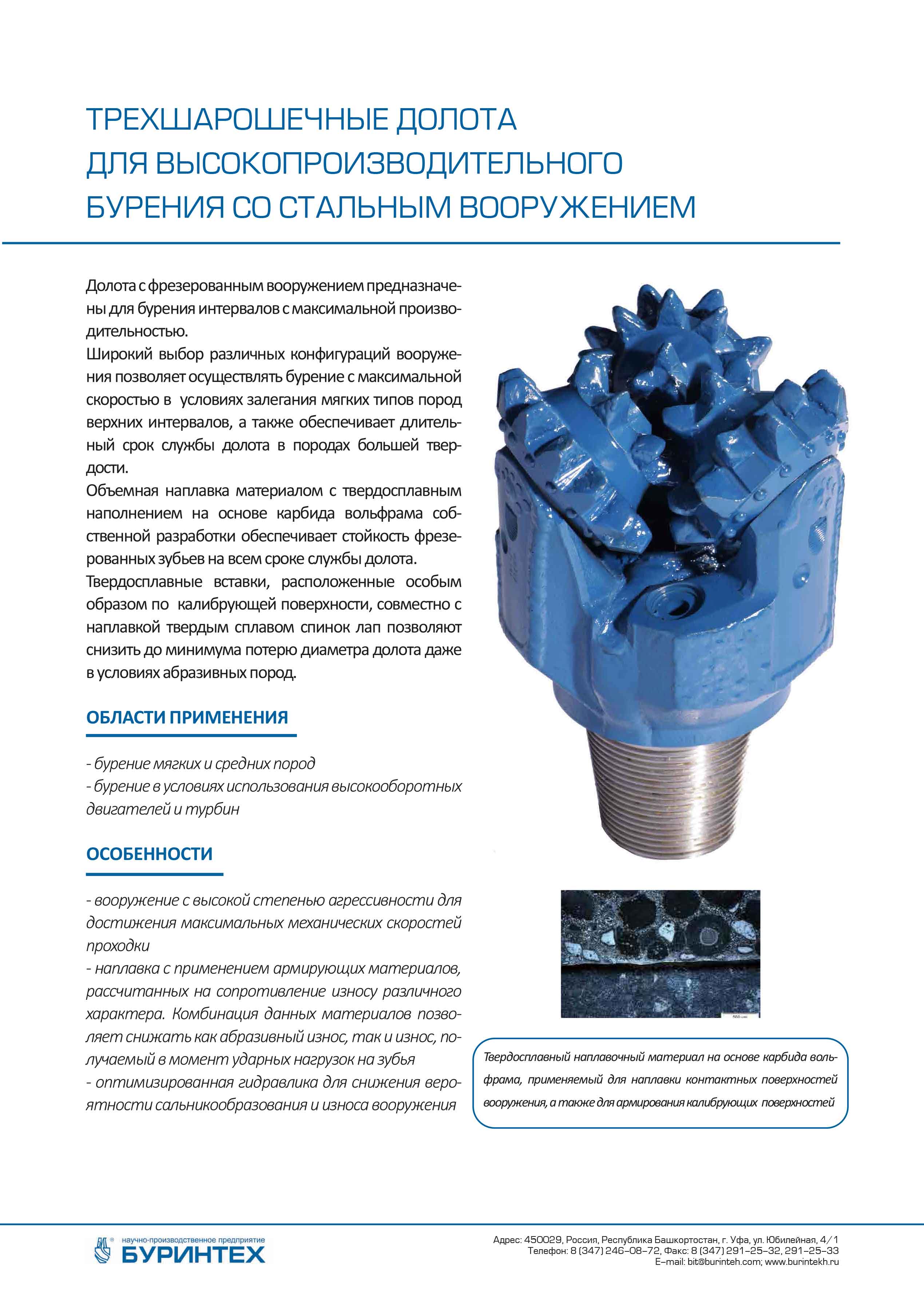

Трехшарошечные долота для высокопроизводительного бурения со стальным вооружением.

Долота с фрезерованным вооружением предназначены для бурения интервалов с максимальной производительностью.

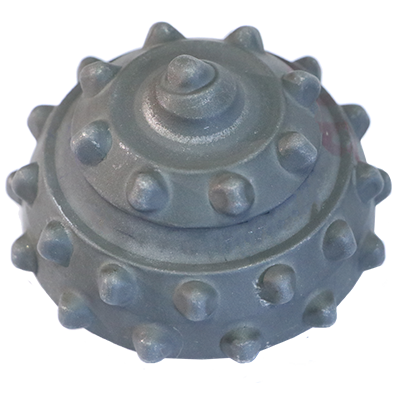

Трехшарошечные долота с твердосплавным вооруженим для бурения в породах с высокой абразивностью и твердостью.

Предназначены для бурения с высокой эффективностью продолжительных интервалов характеризующихся максимальной абразивностью и повышенной твердостью.



Трехшарошечные долота для наклонно - напрвленного бурения и бурения горизонтальных скважин.

Предназначены для бурения сложных по траектории скважин, скважин с горизонтальным окончанием и для бурения с интенсивным набором параметров кривизны.



Трехшарошечные долота для зарезки боковых стволов, капитального ремонта и заканчивания скважин.

Долота данной серии специально спроектированы для выполнения сложных операций по зарезке боковых стволов и бурению длительных горизонтальных интервалов.

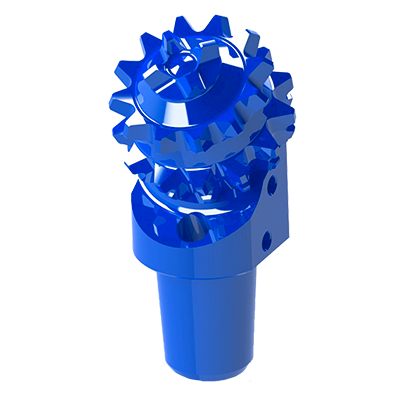

Одношарошечные долота малого диаметра для проведения специальных скважинных операций.

Долота данной серии специально спроектированы для выполнения специальных операций при проведении текущего и капитального ремонта скважин. Являются универсальным средством при механической очистке внутритрубного пространства.



Одношарошечные долота малого диаметра для проведения специальных скважинных операций.

Долота данной серии специально спроектированы для выполнения специальных операций при проведении текущего и капитального ремонта скважин. Являются универсальным средством при механической очистке внутритрубного пространства.



Трехшарошечные расширители для расширения ствола скважины.

Предназначены для расширения ствола скважины с одновременным бурением пилотным долотом.



Роликовый калибраторы со сменными секциями.

Предназначены для применения в составе бурильной колонны для снижения момента трения и вибрационных нагрузок при контакте бурильной колонны со стенкой скважины.

Характеристики

Опора долота


Опора скольжения, выполненная с применением антифрикционных, «плавающих» элементов, изготовленных из специального материала, имеющего низкий коэффициент трения, способна выдерживать высокие обороты и нагрузку. Уплотнительный узел, кольца которого изготовлены из износостойкой резиновой смеси HNBR, надежно защищают всю конструкции опоры долота. Благодаря запатентованной системе сборки все опоры собираются с оптимально рассчитанными зазорами, что позволяет равномерно нагружать все 3 секции долота.

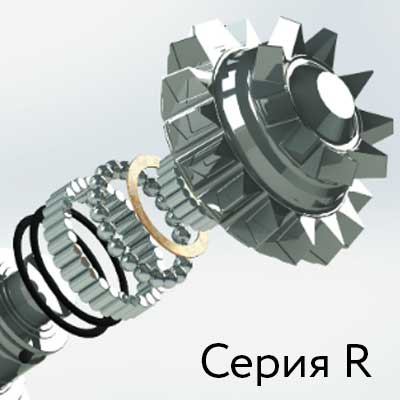

Опора качения спроектирована таким образом, чтобы постель под ролик располагалась в шарошке долота. Это дало возможность максимально увеличить размер опоры, что в свою очередь позволяет выдерживать увеличенные осевые нагрузки и высокие обороты вращения долота. Благодаря уникальным технологиям изготовления все зазоры в опоре минимизированы. Гарантия повторяемости точности в изготовлении опор – залог стабильной работы долот.


Форма твердосплавных зубков

Для максимально эффективной работы вооружения шарошечных долот необходим самый широкий спектр твердосплавных зубков различных геометрических форм– основных элементов, выполняющих работу по разрушению горных пород различной формации. Шарошечные долота ООО НПП «БУРИНТЕХ» используют все многообразие номенклатуры вставок, включая геометрию собственной разработки.

Опции

ОПЦИЯ «H»

Дополнительная защита тел шарошек твёрдосплавными вставками.

Применение
Высокоабразивные породы, в которых высок риск повышенного износа тел шарошек

Преимущества
Расположенные по телу шарошки твердосплавные вставки особой формы предохраняют корпуса шарошек от неразрушенной породы, снижают влияние абразивного износа.

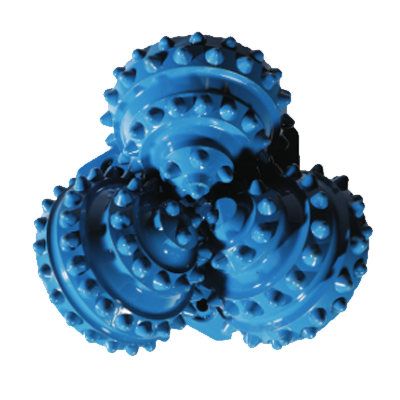

ОПЦИЯ «K»

Вооружение шарошек представлено твердосплавными вставками конической формы.

Применение
Плотно агломерированные породы высокой твердости и абразивности, интервалы бурения где высок риск ударных нагрузок на долото.

Преимущества
Вставки специальной конической формы более износо и ударостойкие по сравнению с зубками иной формы. Возможность бурения длительных как по времени так и по протяженности интервалов с минимальным износом вооружения.

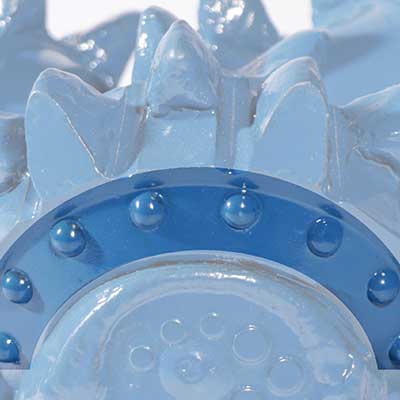

ОПЦИЯ «G»

Ряд зубков на обратном конусе.

Применение
Защита долота от потери диаметра.

Преимущества
Благодаря износостойкой форме и высокостойкому к абразивному износу сплаву вставки данного ряда существенно повышают стойкость к потере диаметра.


ОПЦИЯ «B»

Дополнительный калибрующий (подрезной) ряд зубков на обратном конусе.

Применение
Повышение износостойкости вооружения.

Преимущества
Увеличение стойкости долота к потере диаметра, защита вооружения калибрующих рядов.


ОПЦИЯ «T»

Твердосплавное покрытие тела шарошки.

Применение
Защита тела шарошек от агрессивной абразивной среды, а также предотвращение размыва и последующего выпадения твердосплавных вставок из тела шарошки.

Преимущества
Карбидовольфрамовое покрытие нанесенное методом HVOF позволяет существенно снизить влияние абразивных частиц на износ тела шарошек. Тем самым продляется срок службы вооружения и долота.

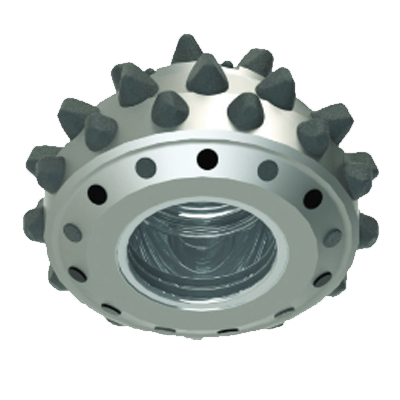

ОПЦИЯ «GD» «GD1» «GD2»

Обратный конус шарошки армируется вставками с алмазным покрытием (100%, 50%, 33%).

Применение
Защита долота от потери диаметра в сложных горногеологических условиях.

Преимущества
Упрочненные синтетическим алмазным покрытием вставки существенно увеличивают стойкость долота к потере диаметра при работе в абразивных породах.


ОПЦИЯ «D» «D1» «D2»

Периферийный (калибрующий) ряд шарошки армируется вставками с алмазным покрытием (100%, 50%, 33%).

Применение
Бурение скважин с высокой эффективностью в сложных горногеологических условиях.

Преимущества
Упрочненные синтетическим алмазным покрытием профилированные вставки калибрующего ряда существенно увеличивают стойкость вооружения долота в условиях бурения геологически осложненных скважин.

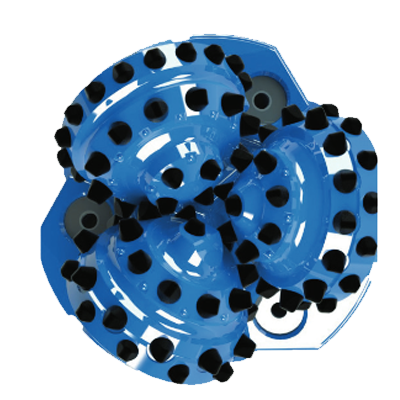

ОПЦИЯ «DD»

Все вооружение армируется вставками с алмазным покрытием.

Применение
Бурение скважин с высокой эффективностью в высокоабразивных породах.

Преимущества
Высокая стойкость вооружения и всего долота в целом, при высоких показателях эффективности бурения.

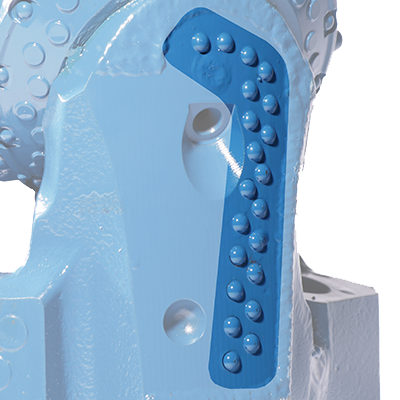

ОПЦИЯ «S»

Спинка лапы долота армируется твердосплавными вставками.

Применение
Защита долота от потери диаметра при направленном и горизонтальном бурении.

Преимущества
Карбидовольфрамовые вставки существенно увеличивают стойкость долота к потере диаметра при бурении наклонных и горизонтальных скважин.


ОПЦИЯ «SD»

Спинка лапы долота армируется вставками с алмазным покрытием.

Применение
Направленное бурение скважин с высокой надежностью в сложных горногеологических условиях.

Преимущества
Упрочненные синтетическим алмазным покрытием вставки расположенные на спинке существенно увеличивают стойкость всего долота при бурении длительных интервалов в условиях геологически осложненных скважин и скважин в высокоабразивных породах.

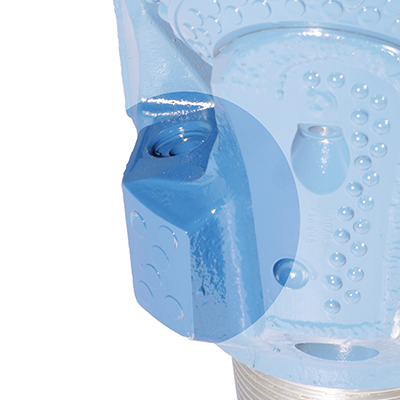

ОПЦИЯ «L»

Поковка лапы специально спроектирована для создания эффекта шеститочечной стабилизации долота.

Применение
Защита долота от вибрационных нагрузок при направленном и горизонтальном бурении.

Преимущества
Конфигурация лапы позволяет максимально стабилизировать долото в скважине, что снижает губительные вибрационные нагрузки как на вооружение так и на опору продляя жизненный цикл долота и повышая эффективность его работы.


ОПЦИЯ «J»

Центральный промывочный узел.

Применение
Для бурения в очень мягких и средне – мягких породах с низкой прочностью на сжатие, а также для бурения скважин большого диаметра.

Преимущества
Наличие центрального промывочного узла способствует предотвращению сальникообразования, улучшает очистку призабойной зоны и повышает механическую скорость.

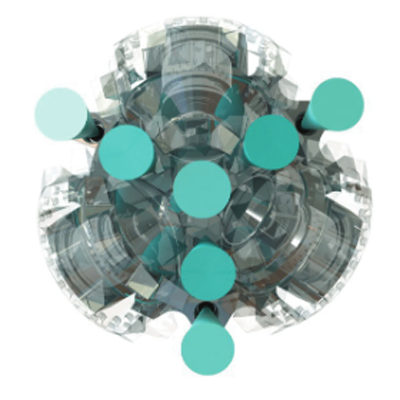

ОПЦИЯ «J+»

Дополнительные промывочные отверстия в корпусе долота.

Применение
Улучшение очистки долот больших габаритов при бурении пород склонных к налипнию и сальникообразованию.

Преимущества
Дополнительные промывочные отверстия расположенные в корпусе долота способствуют повышению очистки вооружения , тем самым повышая эффективность его работы.

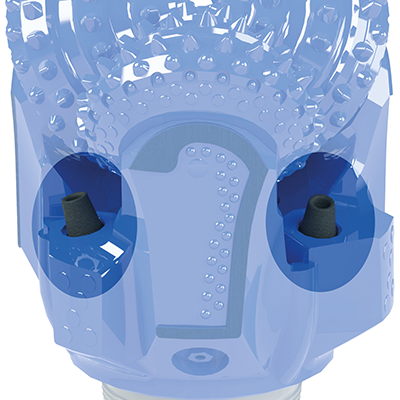

ОПЦИЯ «E»

Удлиненные боковые гидромониторные насадки.

Применение
Бурение твердых высокоабразивных пород.

Преимущества
Удлиненные гидромониторные боковые насадки улучшают вынос выбуренной породы снижая вероятность ее повторного разбуривания, тем самым увеличивая эффективность работы вооружения шарошечного долота и повышая механическую скорость бурения.


Варианты исполнения гидромониторных насадок


Центральная насадка

Серия PZ
В состав узла центральной промывки входит сама твердосплавная резьбовая насадка серии PZ и два уплотнительных кольца которые надежно защищают узел от размыва как со стороны вооружения так и с ниппельной части.

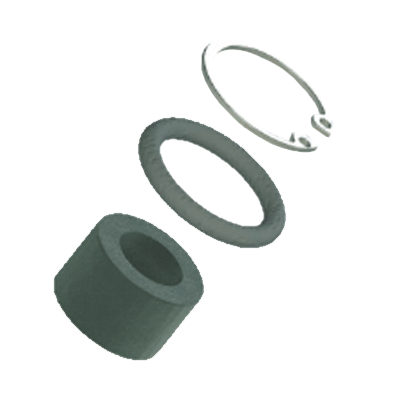

Боковая насадка

Серия Н2
В состав бокового гидромониторного узла промывки входит сама твердосплавная насадка серии Н2 уплотнительное кольцо крепление обеспечивается стопорным разжимным кольцом.


Боковая насадка

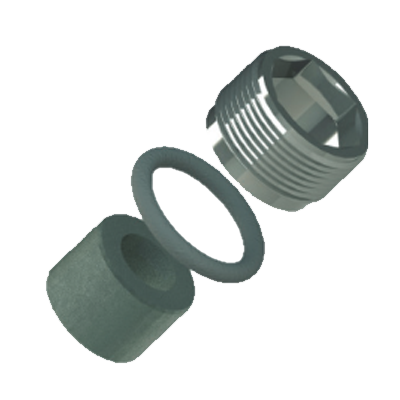

Серия Н3
В состав бокового гидромониторного узла промывки входит сама твердосплавная насадка серии Н3 уплотнительное кольцо крепление обеспечивается или резьбовым фиксатором или стопорным разжимным кольцом.


Серия

Диаметры долот

120,6 - 127,0

139,7 - 155,6

190,5 - 222,3

295,3 - 311,1

393,7 - 660,4

Серия Н2

+

+

-

-

-

Серия Н3

-

-

+

+

+

Серия Pz

-

+

+

+

+


Документация

  • Оценка износа шарошечных долот по коду IADC

  • Конструктивные особенности шарошечных долот

  • Варианты исполнения шарошечных долот

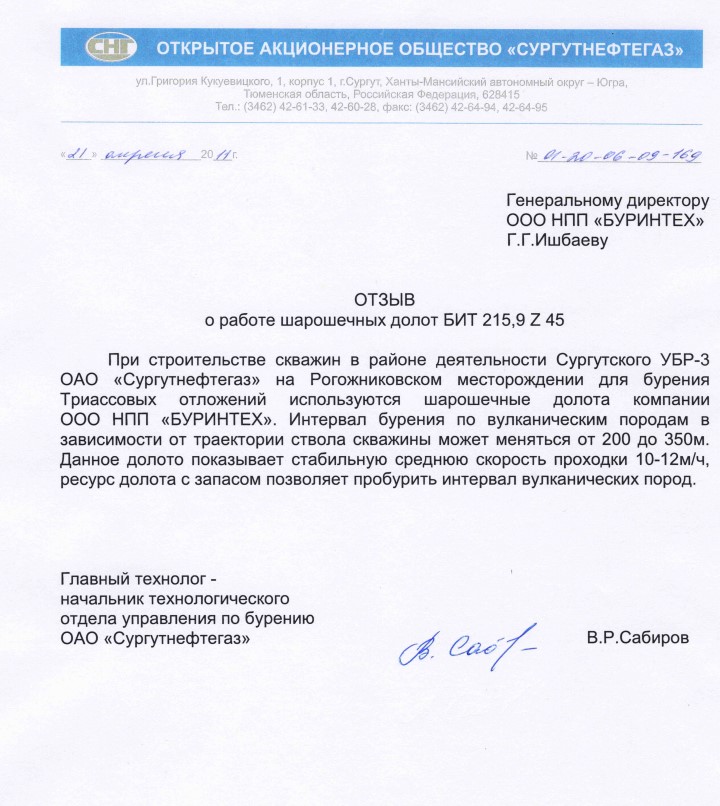

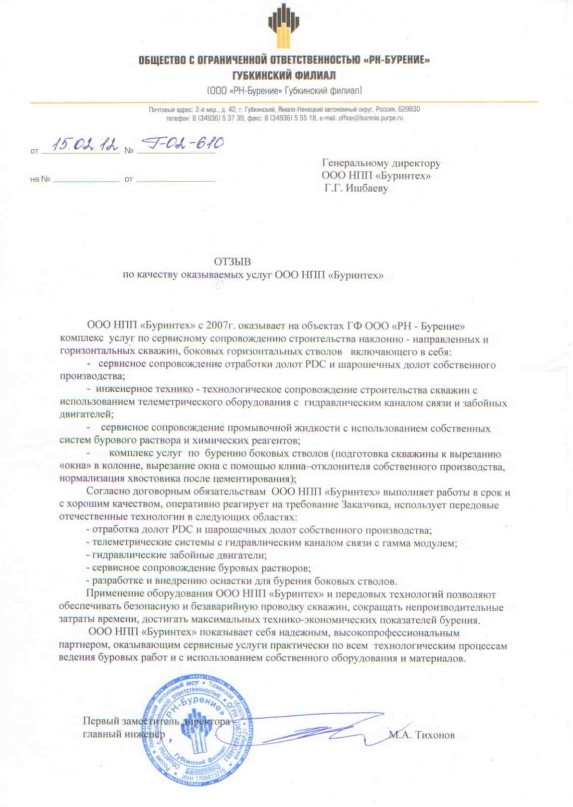

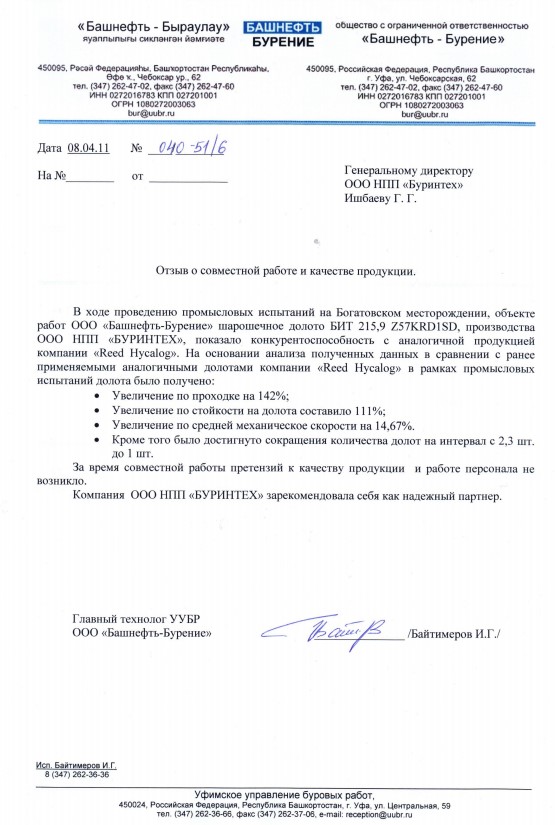

Отзывы

Публикации

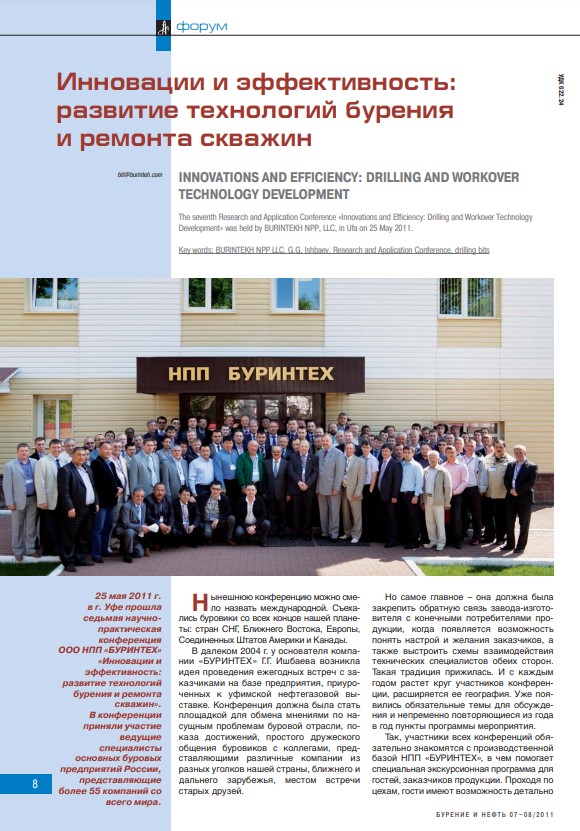

  • Инновации и эффективность: развитие технологий бурения и ремонта скважин

  • Проектирование и сравнительный анализ динамических герметизирующих элементов, используемых в составе бурового инструмента

Патенты

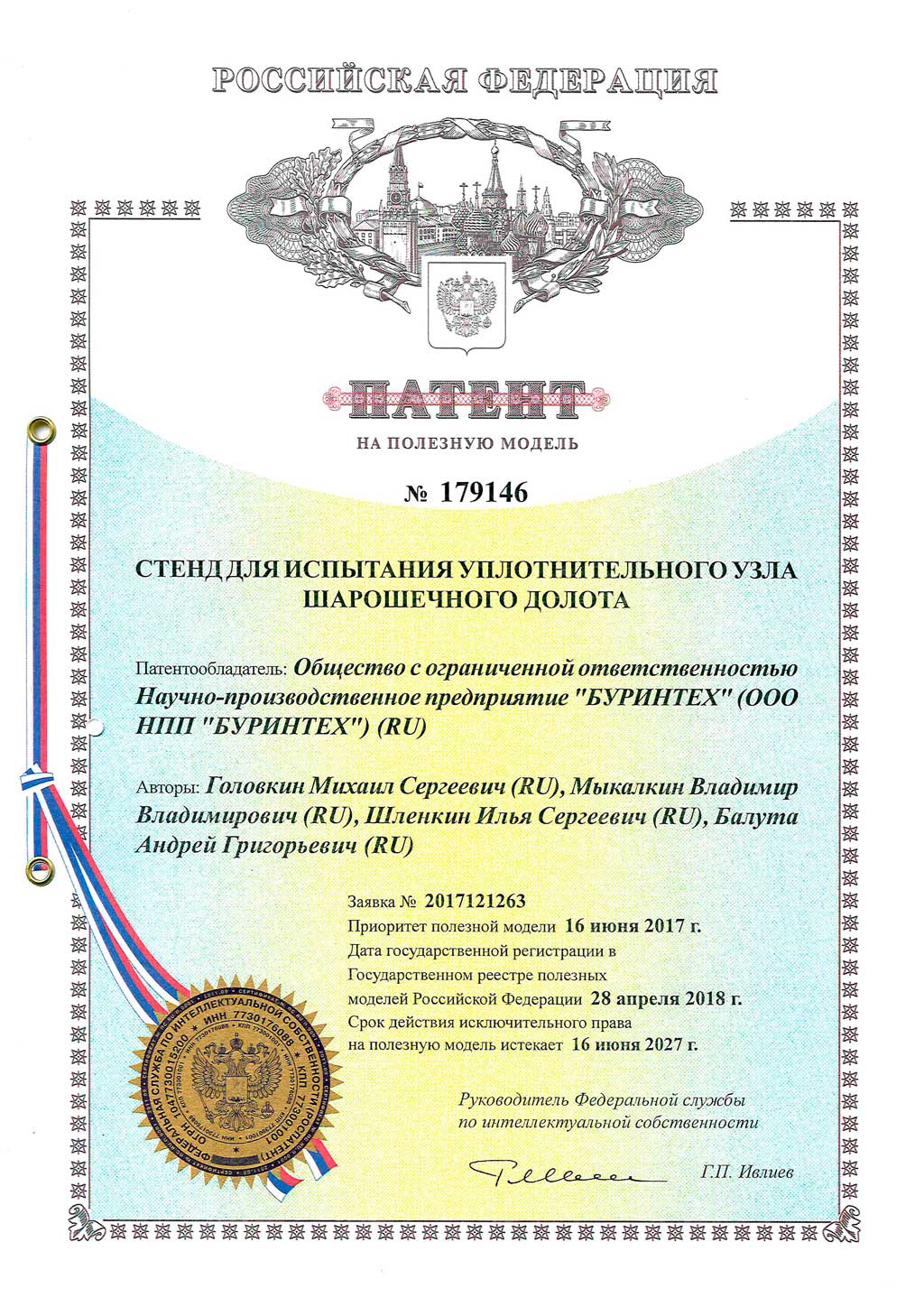

  • Стенд для испытания уплотнительного узла шарошечного долота

  • Способ обработки лапы бурового долота

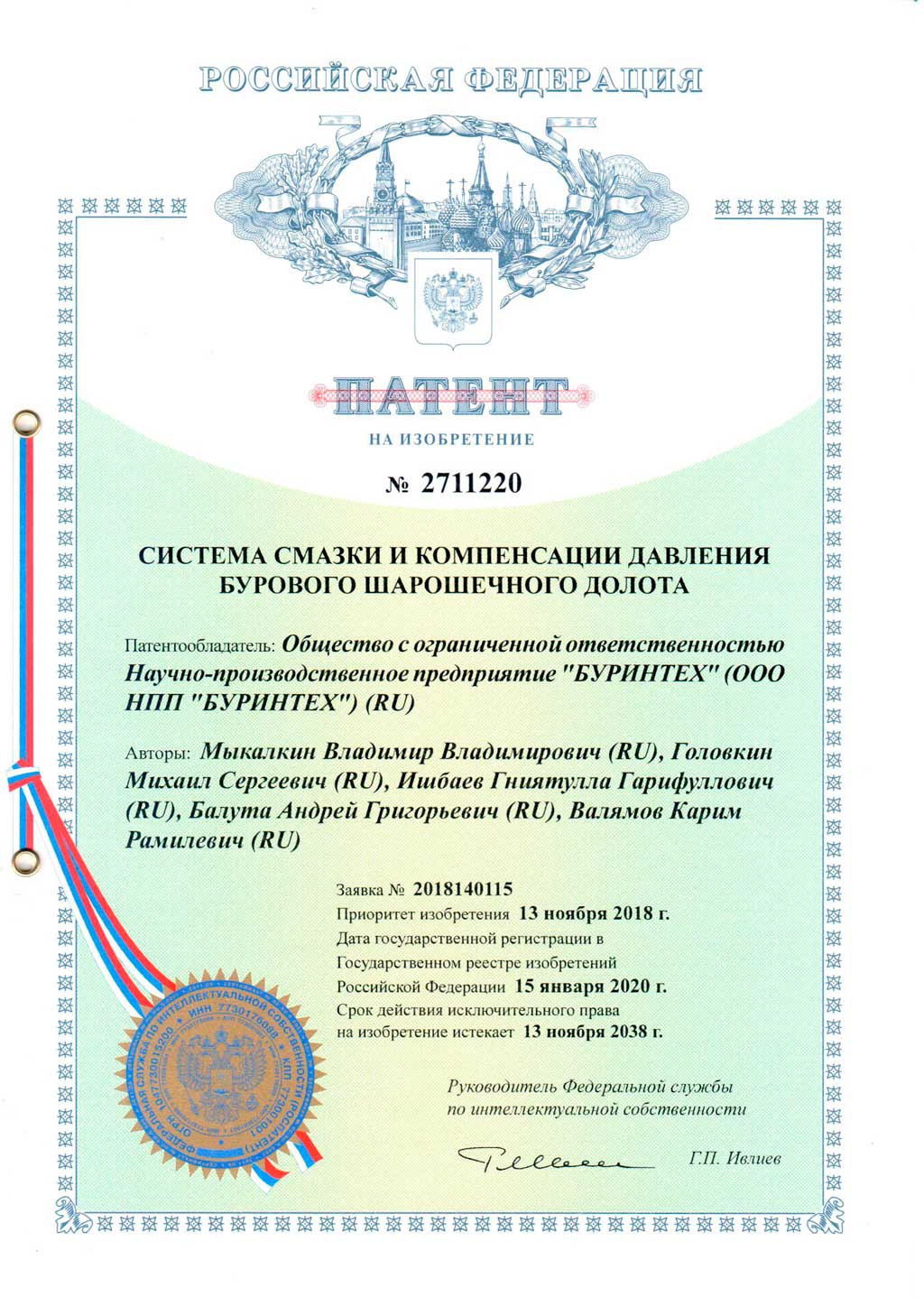

  • Система смазки и компенсации давления бурового шарошечного долота

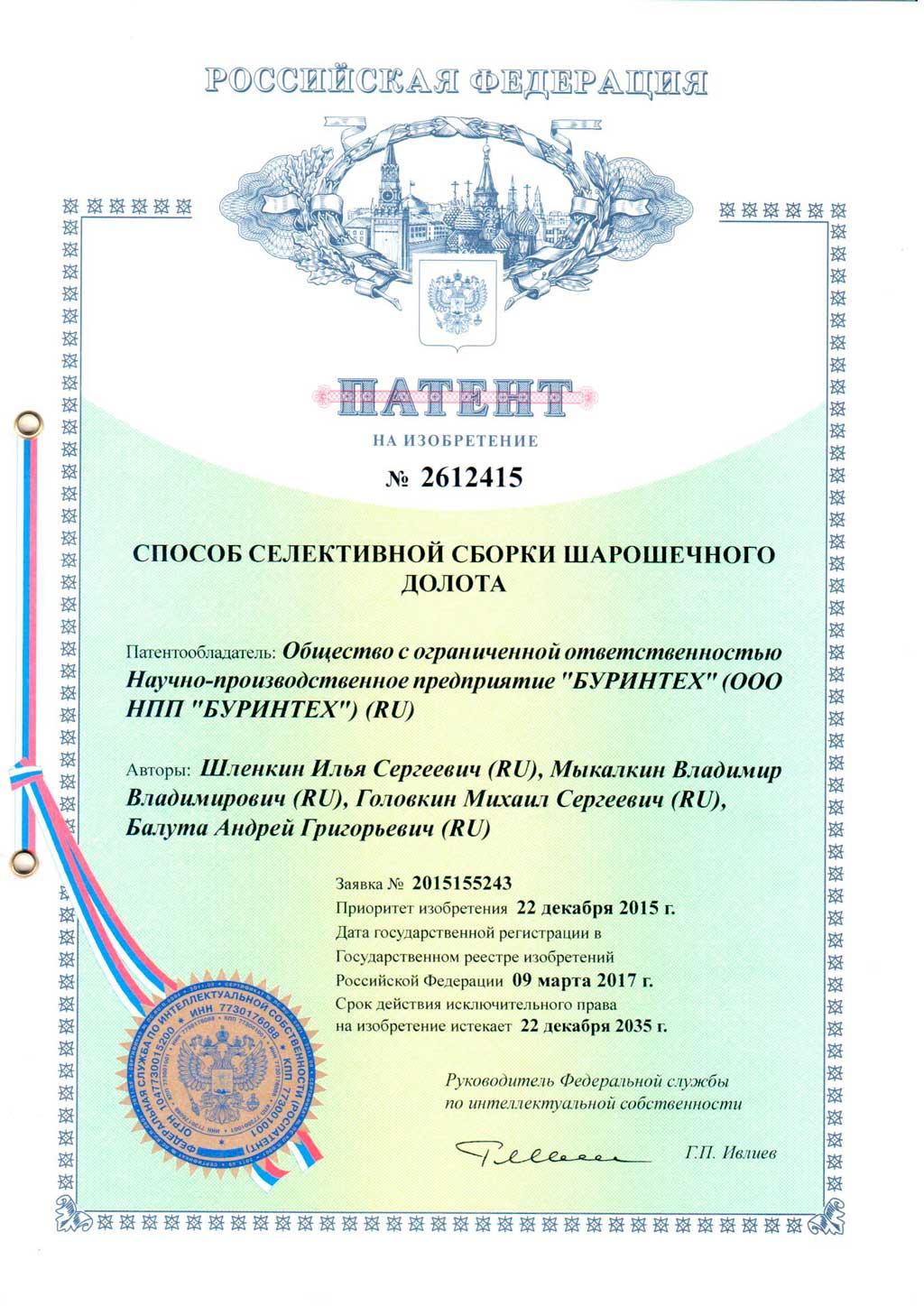

  • Способ селективной сборки шарошечного долота

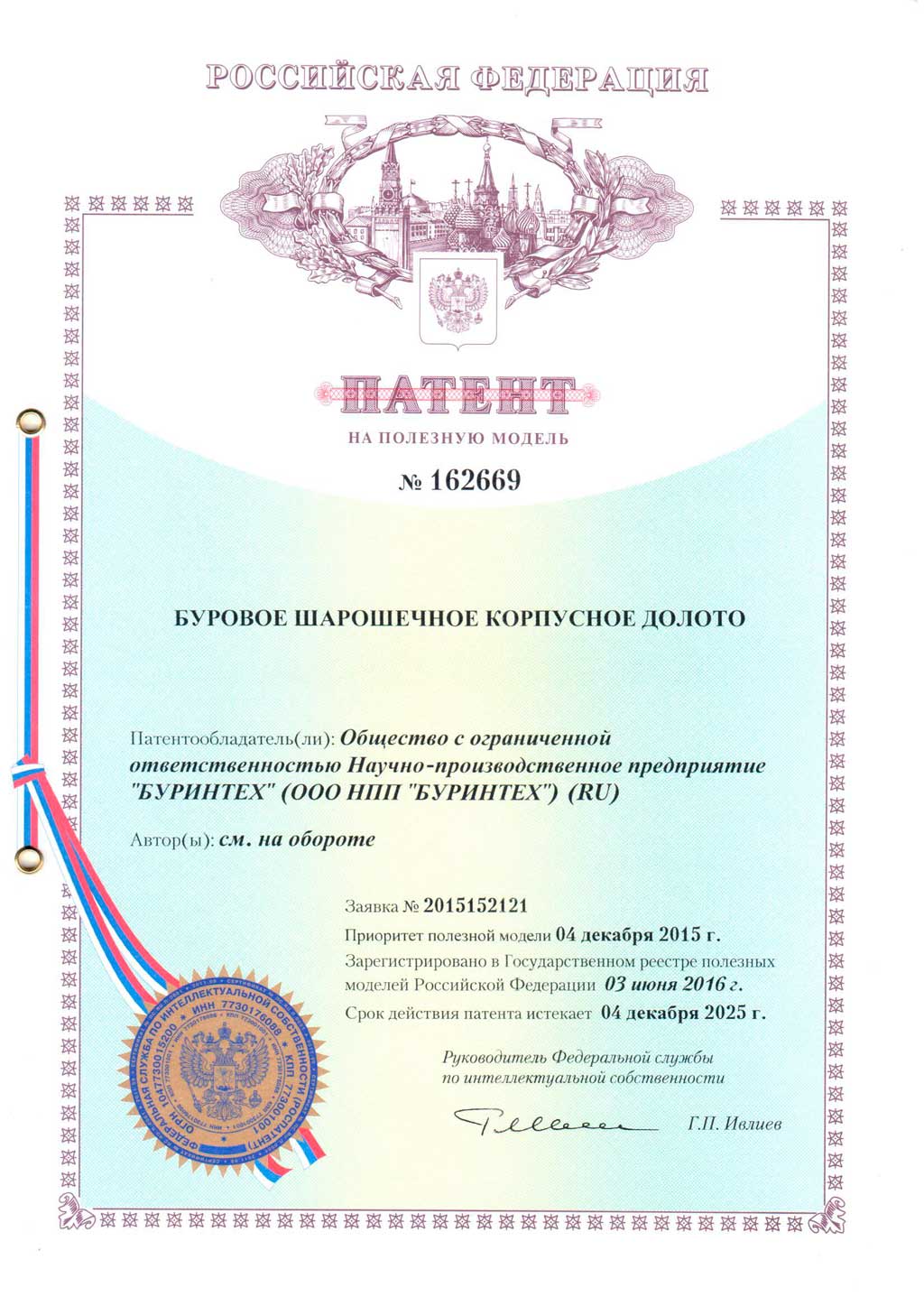

  • Буровое шарошечное корпусное долото
