Фрезеры
Эффективный инструмент для фрезерования металлических предметов, находящихся на забое скважины

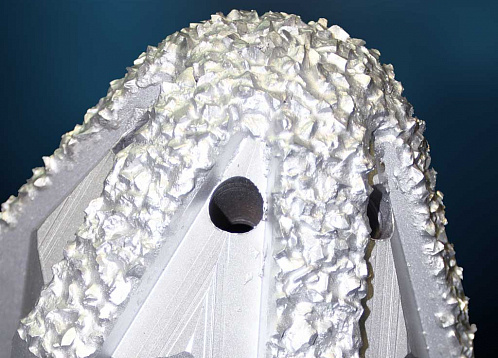

Для тяжелых условий фрезерования поверхность фрезера армируется крошкой дробленого твердого сплава

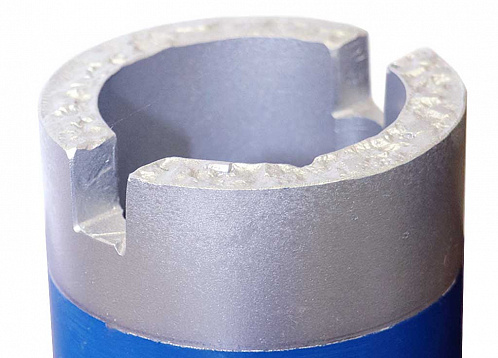

Кольцевые фрезеры с массивной режущей кромкой для работы по крупным металлическим предметам
Обзор

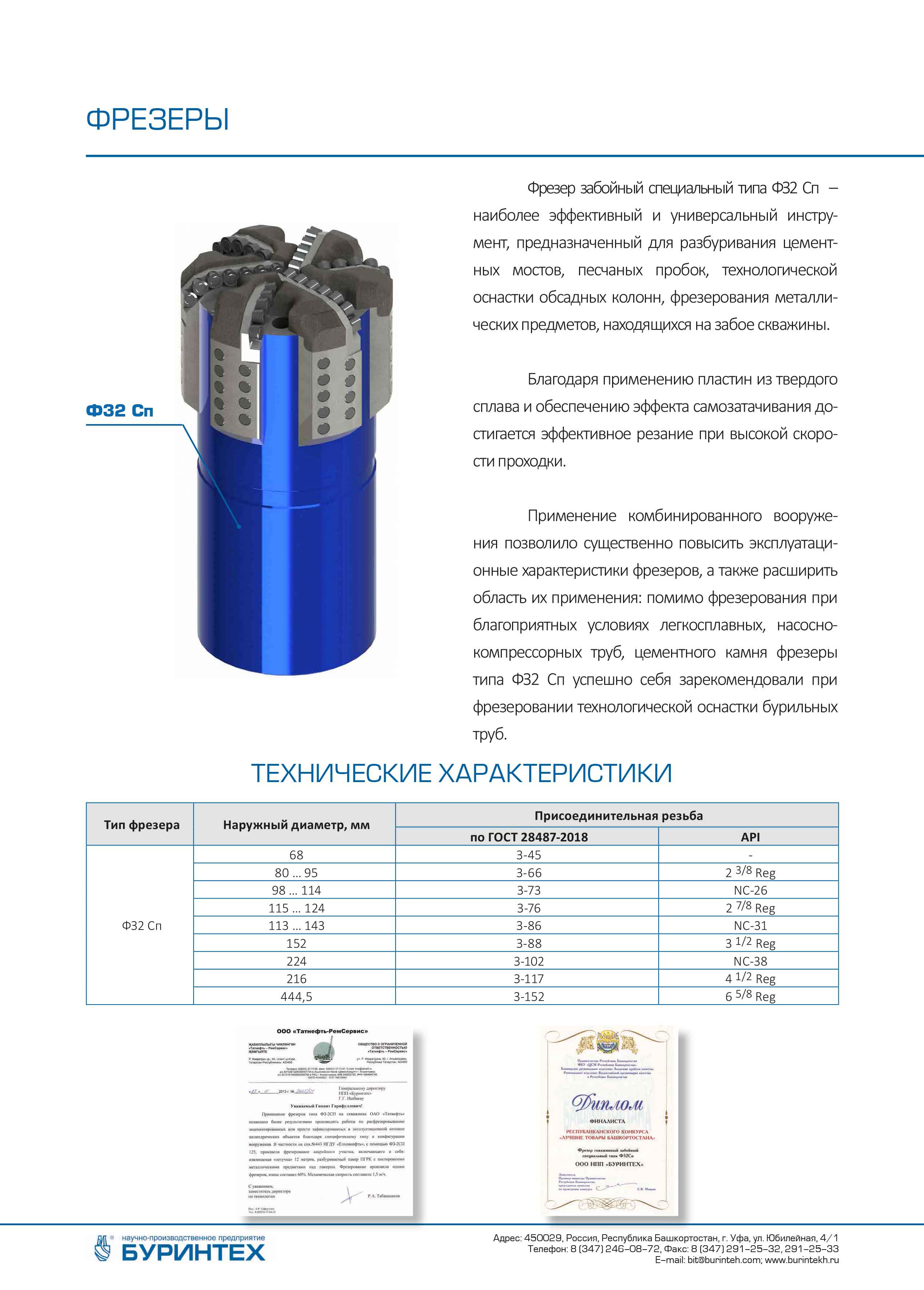

Фрезер забойный специальный типа ФЗ2 Сп
Наиболее эффективный и универсальный инструмент, предназначенный для разбуривания цементных мостов, песчаных пробок, технологической оснастки обсадных колонн, фрезерования металлических предметов, находящихся на забое скважины.
Технические характеристики
|
Тип фрезера |
Наружный диаметр, мм |
Присоединительная резьба |
|
|
по ГОСТ 28487-2018 |
API |
||
|
ФЗ2 Сп |
68 |
3-45 |
- |
|
80 ... 95 |
3-66 |
2 3/8 Reg |
|
|
98 ... 114 |
3-73 |
NC-26 |
|
|
115 ... 124 |
3-76 |
2 7/8 Reg |
|
|
113 ... 143 |
3-86 |
NC-31 |
|
|
152 |
3-88 |
3 1/2 Reg |
|
|
224 |
3-102 |
NC-38 |
|
|
216 |
3-117 |
4 1/2 Reg |
|
|
444,5 |
3-152 |
6 5/8 Reg |
|
Фрезер забойный типа ФЗ2
Эффективный инструмент для фрезерования металлических предметов, находящихся на забое скважины. Режущая поверхность фрезера армирована композиционным материалом, состоящим из крошек дробленого твердого сплава и материала связки, что позволяет ему легко работать в тяжелых условиях фрезерования, где требуется высокая стойкость инструмента.
Технические характеристики
|
Тип фрезера |
Наружный диаметр, мм |
Присоединительная резьба |
|
|
по ГОСТ 28487-2018 |
API |
||
|
ФЗ2 |
83 … 95 |
3-66 |
2 3/8 Reg |
|
102 … 127 |
3-76 |
2 7/8 Reg |
|
|
130 … 145 |
3-88 |
3 1/2 Reg |
|
|
180 … 220 |
3-117 |
4 1/2 Reg |
|
|
268 … 270 |
3-147 |
5 1/2 FH |
|
|
375 |
3-171 |
6 5/8 FH |
|
Фрезер забойный вогнутый типа ФЗВ2
Модификация ФЗ2 с вогнутой рабочей поверхностью позволяет центрировать незакрепленные объекты фрезерования относительно фрезера.
Технические характеристики
|
Тип фрезера |
Наружный диаметр, мм |
Присоединительная резьба |
|
|
по ГОСТ 28487-2018 |
API |
||
|
ФЗВ2 |
210 … 220 |
3-45 |
4 1/2 Reg |
|
268 … 270 |
3-66 |
5 1/2 FH |
|
|
434 |
3-73 |
7 5/8 Reg |
|
Фрезер забойный спиральный типа ФЗС2
Предназначен для разбуривания цементных мостов, песчаных пробок, технологической оснастки обсадных колонн, фрезерования металлических предметов, находящихся на забое скважины.
Технические характеристики
|
Тип фрезера |
Наружный диаметр, мм | Кол-во промывочных отверстий, шт. | Диаметр промывочных отверстий, мм. | Высота ±10,мм | Присоединительная резьба ГОСТ 28487-2018, муфта |
|
ФЗС2 |
83...90 |
6 |
8 |
270 |
3-65 |
|
93...95 |
6 |
10 |
270 |
3-65 |
|
|
100...108 |
6 |
12 |
250
|
3-73 |
|
|
116...153
|
6 |
14 |
З00
|
3-86
|
Фрезер пилотный типа ФП2
Предназначен для фрезерования элементов колонны труб, таких как НКТ, хвостовики, пакеры, замки, муфты, при проведении ремонтно-восстановительных работ в скважине.
Технические характеристики
|
Тип фрезера |
Наружный диаметр, мм | Наружный диаметр пилота, мм | Кол-во промывочных отверстий фрезера/ пилота, шт. | Диаметр промывочных отверстий фрезера/ пилота, мм. | Высота, мм | Масса, кг | Присоединительная резьба ГОСТ 28487-2018, муфта |
|
ФП2 |
115 |
60 |
3/3 |
12/8 |
470 |
16 |
3-76 |
|
135 |
57 |
3/3 |
14/14 |
500 |
20 |
3-102 | |
|
154 |
75 |
3/3 |
16/16 |
500
|
25 |
3-88 | |
|
216
|
150 |
3/3 |
20/20 |
800
|
100
|
3-133 |
Долото-фрезер типа ДТФ
Предназначено для разбуривания цементных мостов, песчаных пробок и технологической оснастки при благоприятных условиях с малыми ударными нагрузками.
Технические характеристики
|
Тип фрезера |
Наружный диаметр, мм | Кол-во промывочных отверстий, шт. | Диаметр промывочных отверстий, мм. | Высота ±10,мм | Присоединительная резьба ГОСТ 28487-2018, муфта |
|
ДТФ |
85...95 |
4 |
10 |
210 |
3-66 |
|
100...115 |
4 |
10 |
220 |
3-73 |
|
|
116...130 |
6 |
12 |
250
|
3-86 |
|
|
140...160
|
6 |
12 |
280
|
3-86
|
Фрезеры забойные типа ФЗ2Z
Предназначены для разбуривания цементных мостов, песчаных пробок, технологической оснастки обсадных колонн, фрезерования металлических предметов, находящихся на забое скважины, а также для фрезерования в горизонтальных скважинах с компоновками-хвостовиками для МГРП.
Технические характеристики
|
Тип фрезера |
Наружный |
Количество |
Диаметр промывочных отверстий, мм |
Высота, мм |
Масса, кг |
Присоединительная резьба |
|
ФЗ2-82Z.Н66 |
82 |
4 |
10 |
210 |
6 |
3-66 |
|
ФЗ2-116Z.Н76 |
116 |
4 |
12 |
320 |
14 |
3-76 |
|
ФЗ2-118Z.Н76 |
118 |
4 |
12 |
320 |
14 |
3-76 |
|
ФЗ2-120Z.Н76 |
120 |
4 |
12 |
320 |
15 |
3-76 |
|
ФЗ2-122Z.Н76 |
122 |
4 |
12 |
320 |
15 |
3-76 |
|
ФЗ2-124Z.М86 |
124 |
4 |
14 |
320 |
18 |
3-86 |
|
ФЗ2-125Z.Н76 |
125 |
4 |
14 |
320 |
16 |
3-76 |
|
ФЗ2-127Z.Н76 |
127 |
4 |
14 |
320 |
17 |
3-76 |
|
ФЗ2-Z |
146 |
4 |
14 |
260 |
16 |
3-86 |
Фрезер кольцевой типа ФК2
Фрезер имеет массивную режущую кромку, армированную твердосплавной крошкой, и предназначен для работы в тяжелых условиях по крупным металлическим предметам.
Технические характеристики
|
Тип фрезера |
Наружный диаметр, мм | Внутренний диаметр, мм | Высота, мм | Масса, кг |
|
ФК2 |
85 |
64 |
140 |
3 |
|
114 |
96 |
140 |
3 |
|
|
136 |
116 |
170 |
10
|
|
|
152
|
128 |
170 |
7
|
Фрезер кольцевой типа ФК2 Сп
Фрезер армирован твердосплавной крошкой и зубками. Предназначен для фрезерования (обуривания) прихваченных бурильных и насосно-компрессорных труб, а также насосных штанг. Все кольцевые фрезеры выпускаются с фаской под приварку.
Технические характеристики
|
Тип фрезера |
Наружный диаметр, мм | Внутренний диаметр, мм | Высота, мм | Масса, кг |
|
ФК2 Сп |
114 |
96 |
200 |
5 |
|
140 |
110 |
250 |
10 |
|
|
210 |
173 |
260 |
20
|
Фрезер магнитный типа ФМ
Универсальный инструмент, предназначенный для извлечения из скважины металлических предметов, обладающих ферромагнитными свойствами. Оснащенный режущей кромкой фрезер магнитный позволяет предварительно офрезеровать аварийные металлические предметы.
Особенности:
- Оснащаются неодимовыми магнитами высокого качества.
Технические характеристики
|
Тип фрезера |
Наружный диаметр, мм |
Присоединительная резьба |
|
|
по ГОСТ 28487-2018 |
API |
||
|
ФМ |
83 … 85 |
3-66 |
2 3/8 Reg |
|
103 … 122 |
3-76 |
2 7/8 Reg |
|
|
135 … 145 |
3-88 |
3 1/2 Reg |
|
|
150 … 170 |
3-117 |
4 1/2 Reg |
|
|
195 … 210 |
3-121 |
4 1/2 FH |
|
|
444,5 |
3-152 |
6 5/8 Reg |
|
Фрезеры колонные конусные
Предназначены для проработки труб, имеющих эллипсность (для восстановления внутреннего диаметра), расфрезеровывания смятых труб при проведении ремонтно-восстановительных работ в скважинах, снятия неровностей с внутренней поверхности обсадных колонн, очистки «окна» в обсадной колонне.
Основная отличительная особенность данного инструмента – конусная форма рабочей поверхности, которая армируется твердосплавной крошкой. Райбер конусный типа РК2 имеет угол при вершине 10°, фрезер колонный конусный типа ФКК2 имеет угол при вершине 20°, фрезер-райбер конусный типа ФРК2 имеет угол при вершине 30°.
Технические характеристики
|
Тип фрезера |
Наружный диаметр, мм |
Присоединительная резьба |
|
|
по ГОСТ 28487-2018 |
API |
||
|
ФКК2 |
85 |
3-66 |
- |
|
90 … 106 |
3-76 |
2 7/8 Reg |
|
|
114 … 126 |
3-88 |
2 7/8 Reg |
|
|
127 … 148 |
3-117 |
3 1/2 Reg |
|
|
149 … 198 |
3-121 |
4 1/2 FH |
|
|
213 … 272 |
3-152 |
5 1/2 FH |
|
|
РК2 |
120,6 |
3-45 |
2 7/8 Reg |
|
122 … 126 |
3-66 |
NC-31 |
|
|
141 … 146 |
3-73 |
3 1/2 Reg |
|
|
ФРК2 |
122 … 124 |
3-45 |
2 7/8 Reg |
|
140 … 146 |
3-66 |
NC-31 |
|
